GYMRS プローブオールインワンシリーズ

磁歪式リニアセンサ

GYMRS プローブ

GYMRS プローブ写真

SSI出力型のセンサです。シリアル通信タイプの出力形式で、24～27bit分の位置データを最小分解能1μmで出力します。

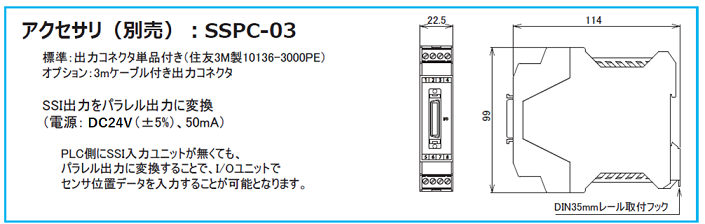

別売のSSPC-03（SSI→パラレル変換器）を使用すれば、パラレルデータに変換できますので、I/Oユニットで取り込ことが可能です。
またセンサエレメントをハウジングから取り外し交換ができ、別売の機器（ソフト付き）（型式：GPM）により、客先で分解能、コード（バイナリもしくはグレイ）、出力方向の変更、ゼロ/フルスケール点の調整が可能です。

＜ダウンロードファイル＞

　・GY総合カタログ「GY22-017J」（日本語）：6ページ、7ページ
　・GY総合カタログ「GY22-017E」（英語）：6ページ、7ページ
　・取説（日本語）：2023年 7月 3日第4版

高精度薄型のSSI出力のリニアセンサをお探しの方
デジタル出力のアンプ一体型のリニアセンサをお探しの方
油圧シリンダーに内蔵できるリニアセンサをお探しの方

特長・機能
仕様
同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。
油圧シリンダー内蔵の場合、油を抜かず、センサだけの交換が可能になります。
オプションで、センサエレメントをフレキシブルタイプにすることが
可能となり、スペースの狭い場合の交換にも最適です。

パラメータの自由設定

別売の機器（ソフト付き）（型式：GPM）により、
パソコンから客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

仕様

線形性	±0.025%FS以下 Typ.(Min.±75μm)	分解能	0.1mm～0.1μm
繰返し精度	0.001% FS 以下(Min.±3μm)	温度特性	20ppm FS/℃(Min.±6μm/℃)
位置検出（標準）	SSI（非同期）、24〜27bit バイナリ(標準) またはグレイ	速度出力	対応不可
警報出力	オープンドレイン 50V 0.1A（マグネット脱落時）	供給電源	DC24V(±2V) 80mA
サンプリング周波数※	標準 1kHz（ロッド全長 1300mm）	使用温度範囲	-20℃～+75℃
保存温度範囲	-40℃～+75℃	耐振	15G(10〜100Hz)
耐衝撃	100G（2msec）	保護規格	IP67

※サンプリング周波数は、オプションで最大3.75kHzまで高速化することが可能です。（同期式なので上位側のサンプリング周波数に依存します）

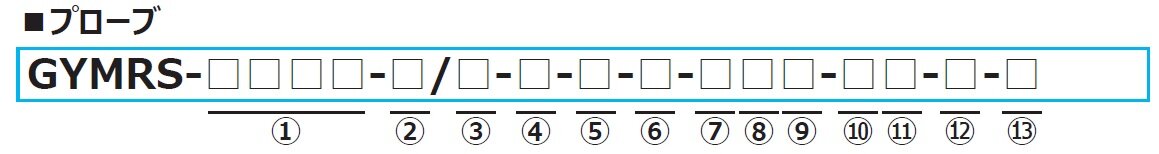

型式

①有効ストローク
　15～7500mm

②根元デッドゾーン
　50：50mm（標準）
　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。

③先端デッドゾーン
　□：70mm/90mm/100mm（標準）
　　・⑤で指定するマグネット（フロート）で標準寸法が決まります。

□	先端 DZ	マグネット	フロート
70	70mm	M2PN, M0SM, M0LM, M3, M11N, BA	F25N, F28N
90	90mm		F28S, F30S
100	100mm	T144, T163	F40S, F42S, F50S, F54S

　□：□mm（ご相談下さい。）
　　・マグネット（フロート）との組合せで、対応できる寸法が異なります。

④取付ネジ/ロッド径
　M ：M24xP1.0、ロッド径Φ10（標準）
　N ：M18xP1.5、ロッド径Φ10
　U ：3/4-16UNF-3A、ロッド径Φ10
　M8 ：M24xP1.0、ロッド径Φ8
　N8 ：M18xP1.5、ロッド径Φ8
　U8 ：3/4-16UNF-3A、ロッド径Φ8
　M14 ：M24xP1.0、ロッド径Φ13.8
　Z ：センサエレメントのみ（SUSハウジング無し）

⑤組合せマグネットまたはフロート

マグネット	フロート
M2PN：No.2PN（標準） M0SM：No.ΦSPM M0LM：No.ΦLPM M3：No.3 M11N：No.11N T144：No.T14-M4 T163：No.T16-M3 BA：No.2KYN-17-LG	F28S：Φ28SUS316 F30S：Φ30SUS316L F40S：Φ40SUS316（B） F42S：Φ43SUS316Lフロート F50S：Φ50SUS316Lフロート F54S：Φ54SUS304フロート F25N：RF-A10プラスチックフロート F28N：RF-A6プラスチックフロート

・マグネットはマグネット分類「GG」からお選び下さい。
・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。

⑥ケーブル取出し
　△G□F：ケーブル直出し/ケーブル端切放し型（標準）
　△G□A：ケーブル直出し/ケーブル端中継コネクタ付
　　　△: ケーブル種類 (S:標準ケーブル,H:耐熱ケーブル,R:対屈曲ケーブル)
　　　□：ケーブル長さ (m) (*)

　（*）10m以上延長ケーブルを用いた場合は、延長ケーブルをご使用ください。

⑦分解能
　D2：0.1mm
　D3：0.05mm
　D4：0.01mm（標準）
　D5：0.005mm
　D7：0.002mm
　D8：0.001mm
　DF：0.5μm
　DG ：0.2μm
　DH ：0.1μm

⑧線形性補正オプション
　無記入：オプション不要
　L：線形性補正オプション（室温で補正）

⑨動作方向
　D:マグネットが先端へ移動時に、出力が増加(標準)
　R:マグネットが先端へ移動時に、出力が減少

⑩ビット数（すべて位置データを表示）
　4：24bit (標準)
　5：25bit
　6：26bit
　7：27bit

⑪出力コード
　B：バイナリ(標準)
　G：グレイ

⑫同期
　5A:非同期式(標準)

⑬オプション
　無記入：オプション不要
　SRT：耐衝撃オプション（直出しケーブル型）

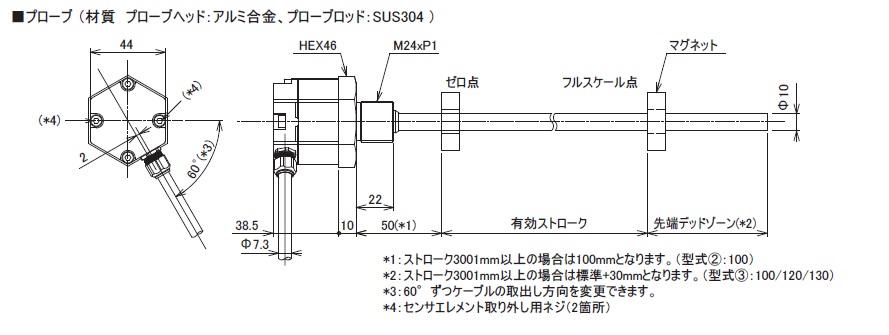

外形寸法図

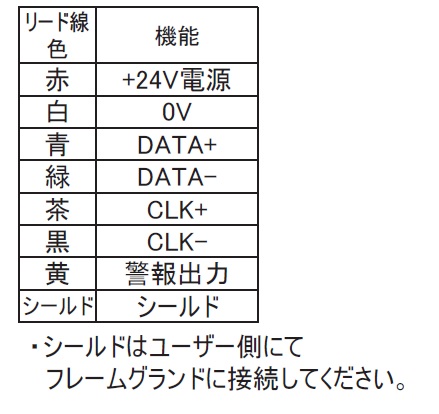

プローブ		ケーブル

・材質　プローブヘッド：アルミ合金、プローブロッド：SUS304
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。

オールインワンシリーズ

製品名	出力	測定範囲	線形性	分解能	繰返し精度	使用温度範囲	耐振 / 耐衝撃	保護規格
GYMRS プローブサンテストカタログPDF	SSI	15〜7500mm	±0.025%FS 以下	0.1mm ～0.1μm	±0.001% FS 以下	-20℃～+75℃	15G / 100G	IP67
GYMF-S プローブサンテストカタログPDF	SSI	15～700mm	±0.025%FS 以下	0.1mm ～0.1μm	±0.001% FS 以下	-20℃～+75℃	15G / 100G	IP67
GYSE-EP2 プローブサンテストカタログPDF	EtherNet/IP	15～7500mm	±0.025%FS 以下	位置： (Min.1μm) 速度： (Min.1μm/sec）	±0.001%FS 以下	-20~+75℃	15G / 100G	IP67
GYPS プローブサンテストカタログPDF	電圧、電流 PWM CANopen J1939	30～2400mm	±0.8mm以下	0.1mm以下	±0.1mm以下	-20～+85℃	20G / 100G	IP67
GYPD プローブサンテストカタログPDF	電圧、電流 PWM CANopen J1939	30～1000mm	±0.1mm （30-250mm） ±0.04%FS （251mm以上）	0.1mm以下	±0.1mm以下	-20～+85℃	20G / 100G	IP67
GYMRA プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS 以下	16bit（65336）	±0.001%FS 以下	-20～+75℃	15G / 100G	IP67
GYMA プローブサンテストカタログPDF	電流電圧	15〜3000ｍｍ	±0.025%FS 以下	0.1mm	±0.1mm 以下	-20～+80℃	6G / 50G	IP67
GYcAT4 プローブサンテストカタログPDF	電圧電流	15～3500mm	±0.05%FS 以下	0.01%FS	±0.01%FS	±0.01%FS 以下	6G / 50G	IP67
GYSE-P プローブサンテストカタログPDF	Profibus DPV0	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G 100G	IP67
GYSE-S プローブサンテストカタログPDF	SSI	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYSE-A プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS 以下	16bit（65336）	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYSE-Q プローブサンテストカタログPDF	インクリメンタル A/B相パルス	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYcAT プローブサンテストカタログPDF	電圧電流	15～3500mm	±0.05%FS	0.01%FS	±0.01%FS	-20～80℃	6G / 50G	IP67 （IP68）
GYAF1 プローブサンテストカタログPDF	電圧電流	15～3000mm	±0.025%FS 以下	0.01%FS	±0.01%FS 以下	-20～80℃	6G / 50G	IP67 （IP68）
