SSPC-03
◆SSI/パラレル変換
シリアルデータ伝送方式としてよく利用されるSSI (Synchronous Serial Interface) を
パラレルデータに変換します。
◆SSIビット長可変
接続するデバイスにあわせて、SSI のビット長を17～32ビットに設定できます。
◆SSIクロック周波数可変
SSI のクロック周波数を 125k/ 250k/ 500k/ 1MHz の4段階に切り替えられます。
◆ ハンドシェークインターフェイス
パラレルデータの出力に、HOLD 信号、RDY 信号、STB 信号のハンドシェーク用入出力信号を有しています。
◆ FET N／P チャンネル出力対応
パラレルデータ出力、RDY 信号、STB 信号は、N またはP チャンネルFET のオープンドレイン出力
となっています。
P チャンネル出力にもオプションで対応します。（N／P チャンネル切り替えは不可）
製品の取り付けにはDINレールを利用しますので、取り付けおよび取り外しが容易です。
【産業用ネットワーク対応】
産業用ネットワーク（CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS）へ
＜ダウンロードファイル＞
・カタログ（日本語）
・取説（日本語）：2024年 7月30日 第4版
・CADデータ：SSPC_cad.dxf
- エンコーダ等のSSI信号をパラレル信号に変換したい方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
SSI信号をパラレル信号に変換
本ユニットは、シリアルデータ伝送方式としてよく利用される「SSI（Synochronous Serial Interface）」を
パラレルデータに変換する
DIPスイッチで切替
SSIビット長やSSIクロック周波数をDIPスイッチで切り替えることが出来る
性能
仕様
| SSIビット長 | 17～32ビットの間で設定可能 | クロック周波数 | 125kHz / 250kHz / 500kHz / 1MHz | |
|---|---|---|---|---|
| パラレル出力 | FET オープンドレイン （N または Pチャンネル対応） |
その他出力 | 無し | |
| 電源 | 本体供給用：DC24V（±5%） 35mA以下 外部電源用：DC12～24V（±5%） 15mA以下 |
使用温度範囲 | 0℃～60℃ | |
| 保存温度範囲 | -20℃～75℃ | 質量 | 130g以下 | |
| オプション品 | 3mケーブル付き出力用コネクタ |

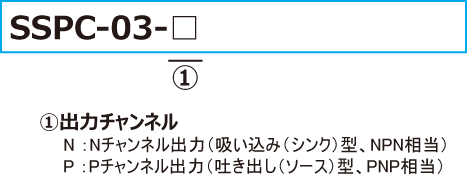

型式
外形寸法図
| 外形寸法図 | ||||||
|---|---|---|---|---|---|---|
|
||||||
|
|
・本体側コネクタ：住友3M製 10236-5212PL
＜別途（有償）＞
・相手側コネクタ：型式 CN-DC05-0
・出力コネクタ付きケーブル3ｍ：型式 CN-DC05-3
（注）この記載内容は、GY総合カタログ(GY22-017J)の66ページの
「SSPC-03変換器：外形寸法図の下のコメント」からの
変更となります。
GY総合カタログは次回改版時に修正致します。（記：2023/3/20)
オプション/その他
| 製品名 | - | - | - | - | - | - | - | - |
|---|---|---|---|---|---|---|---|---|
| SSI⇒パラレル | - | - | - | - | - | - | - | |
| SSI ↓ パラレル A/B相パルス |
- | - | - | - | - | - | - |
変換器
