EX-GYdS-A プローブ防爆仕様
磁歪式リニアセンサ
EX-GYdS-A プローブ
EX-GYdS-A型プローブはセンサーにGYcAT型プローブエレメントを内蔵する
耐圧防爆構造型レベル・変位計です。
防爆記号はExd II CT6であり、ほとんど全ての爆発性ガス雰囲気でご使用
いただけます。
型式検定合格記号：第TC14614号（ロッド径Φ10）、
第TC14615号（ロッド径Φ13.8）
ノイズキャンセル
＜ダウンロードファイル＞
・GY総合カタログ「GY22-017J」：72ページ、73ページ
・取説（日本語）：2017年1月19日 第2.1.1版
・GY総合カタログ（英語）「GY22-017E」：72ページ、73ページ
・取説（英語）：2009年8月3日 初版
- 耐圧防爆構造型のリニアセンサをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
非接触検出
センサプローブとマグネットは非接触のため、機械的寿命は無限大
性能
仕様
| 線形性 | ±0.05%FS以下 Typ. | 分解能 | 0.01%FS以下 | |
|---|---|---|---|---|
| 繰返し精度 | ±0.01%FS以下 | 温度特性 | ±40ppmFS/℃ | |
| 電圧出力 | 0～10VDCまたは10～0VDC （負荷電流Max5mA、負荷抵抗Min2kΩ） |
電流出力 | 4～20mAまたは20～4mA （負荷抵抗Max500Ω） |
|
| 警報出力 | オープンコレクタ 30V 0.1A | 供給電源 | +24（±2）VDC（50mA） | |
| サンプリング周波数 | 標準1kHz（ロッド全長 1300mmまで） | 耐圧 | 35MPa（プローブロッド部） | |
| 使用温度範囲 | -20℃～+60℃ | 保存温度範囲 | -40℃～+80℃ | |
| 耐振 | 6G（または40Hz 2mmpp） | 耐衝撃 | 50G（2msec） | |
| 保護規格 | IP65 | 防爆記号 | Exd II CT6 |
・上記精度は有効ストローク300mm以上のセンサに適用されます。
300mm未満のセンサは300mmのセンサ仕様と同等になります。

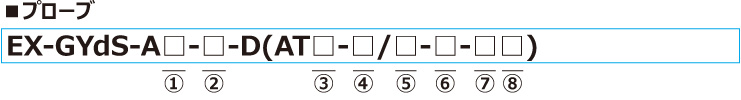

型式
①ロッド径
10：Φ10
14：Φ13.8
②ロッド全長
□：□mm
（ロッド全長＝根元デッドゾーン+有効ストローク+先端デッドゾーン）
③有効ストローク
15mm～3500mm
④根元デッドゾーン
50：50mm（標準）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
⑤先端デッドゾーン
□：70mm/90mm/100mm（標準）
・⑥で指定するマグネット（フロート）で標準寸法が決まります。
| □ | 先端DZ | マグネット | フロート |
|---|---|---|---|
| 70 | 70mm | BF | |
| 100 | 100mm | T142,T162 | F40S,F42S,F50S,F54S |
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
| マグネット | フロート |
|---|---|
| T142：No.T14-M2 T162：No.T16-M2 BF：No.2SI3-14 | F40S：Φ40SUS316（B） F42S：Φ43SUS316L F50S：Φ50SUS316L F54S：Φ54SUS304 |
・ 上記以外のマグネット/フロートは、別途ご相談下さい。
・ この型式はプローブと組合せるマグネット/フロートを指定するのみ。
マグネット/フロートが必要な場合は、別途ご注文下さい。
⑦ケーブル外径
10：Φ8～Φ10
12：Φ10～Φ12
⑧位置出力
AD：0～10V（ロッド先端へ移動時、増加動作）
AR：10～0V（ロッド先端へ移動時、減少動作）
BD：4～20mA（ロッド先端へ移動時、増加動作）
BR：20～4mA（ロッド先端へ移動時、減少動作）

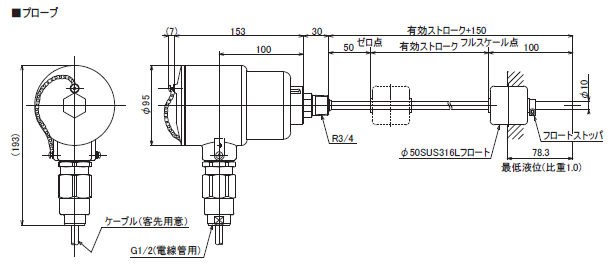

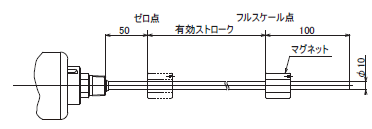

外形寸法図

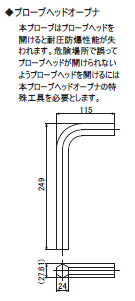

| 液面計仕様 | 変位計仕様 | プローブヘッドオープナ | ||||
|---|---|---|---|---|---|---|
|
|
|
||||
|
|
|
|
・材質 プローブヘッド：アルミ合金／プローブロッド：SUS316
・マグネットはマグネット分類「B」から金属製をお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・ケーブルは付属しません。5芯以上一括シールド線をご使用ください。
・ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。
防爆仕様
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
電圧 電流 |
15～3500mm | ±0.05%FS | 0.01%FS | ±0.01%FS | -20～+60℃ | 6G / 50G | IP65 |
|
電圧 電流 |
15～3500mm | ±0.05%FS | 0.01％FS | ±0.01%FS | -20～+60℃ | 6G / 50G | IP67 （IP68） |
| 組合せコントローラによる | 15～4000mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.01%FS | （プローブ） -20～+60℃ （セパレータ） -20～+50℃ |
6G / 100G （プローブ） |
IP67 | |
|
電圧 電流 |
50～1500mm | ±0.05%FS | 0.03%FS | ±0.03%FS | -5～+60℃ （-5～+100℃） |
6G / 50G | IP65 |
|
組合せコントローラによる | 15～5000mm | ±0.05%FS | （アナログ出力） 0.01%FS （デジタル出力） 0.1mm |
±0.01%FS | -20～+60℃ | 6G / 50G | IP65 |
|
組合せコントローラによる | 15～5000mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.001%FS | -20～+60℃ | 6G / 50G | IP67 （IP68） |
