EX-GYdT-A プローブ防爆仕様
磁歪式リニアセンサ

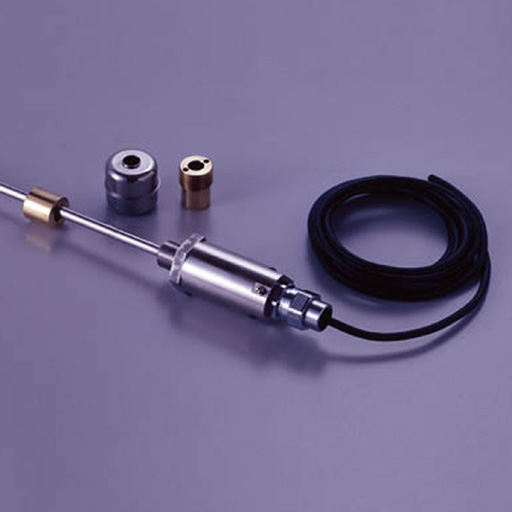

EX-GYdT-A プローブ
EX-GYdT-A型プローブはセンサーにGYcAT（コントローラ一体）型プローブエレメントを
内蔵する耐圧防爆構造型液面計・変位計です。
位置データを電圧または電流で出力します。
ヘッド部を密閉構造とすることで防水性能を持たせるとともに小型化を実現させました。
防爆記号はExdIICT6であり、ほとんど全ての爆発性ガス雰囲気でご使用いただけます。
型式検定合格記号：第TC16475号（ロッド径Φ10）、
第TC16474号（ロッド径Φ13.8）
ノイズキャンセル
＜ダウンロードファイル＞
・GY総合カタログ「GY22-017J」（日本語）：68ページ、69ページ
・取説（日本語）：2017年1月24日 第1.1版
・GY総合カタログ「GY22-017E」（英語）：68ページ、69ページ
・取説（英語）：2015年10月21日 初版
- 耐圧防爆構造型のリニアセンサをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
非接触検出
センサプローブとマグネットは非接触のため、機械的寿命は無限大
性能
仕様
| 線形性 | ±0.05%FS以下 Typ. | 分解能 | 0.01%FS以下 | |
|---|---|---|---|---|
| 繰返し精度 | ±0.01%FS以下 | 温度特性 | ±40ppmFS/℃ | |
| 電圧出力 | 0～10VDCまたは10～0VDC （負荷電流Max5mA、負荷抵抗Min2kΩ） |
電流出力 | 4～20mAまたは20～4mA （負荷抵抗Max500Ω） |
|
| 警報出力 | オープンコレクタ 30V 0.1A | 供給電源 | +24（±2）VDC（50mA） | |
| サンプリング周波数 | 標準1kHz（ロッド全長 1300mmまで） | 耐圧 | 35MPa（プローブロッド部） | |
| 使用温度範囲 | -20℃～+60℃ | 保存温度範囲 | -40℃～+80℃ | |
| 耐振 | 6G（または40Hz 2mmpp） | 耐衝撃 | 50G（2msec） | |
| 保護規格 | IP67（オプション：IP68） | 防爆記号 | Exd II CT6 |
・上記精度は有効ストローク300mm以上のセンサに適用されます。
300mm未満のセンサは300mmのセンサ仕様と同等になります。

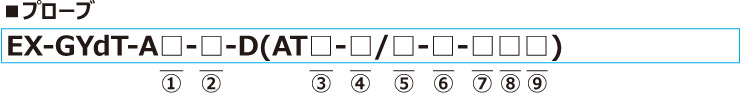

型式
①ロッド径
10：Φ10
14：Φ13.8
②ロッド全長
□：□mm
（ロッド全長＝根元デッドゾーン+有効ストローク+先端デッドゾーン）
③有効ストローク
15～3500mm
④根元デッドゾーン
50：50mm（標準）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
⑤先端デッドゾーン
□：70mm/100mm（標準）
・⑥で指定するマグネット（フロート）で標準寸法が決まります。
| □ | 先端DZ | マグネット | フロート |
|---|---|---|---|
| 70 | 70mm | BF | |
| 100 | 100mm | T142,T162 | F40S,F42S,F50S,F54S |
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
| マグネット | フロート |
|---|---|
| T142：No.T14-M2 T162：No.T16-M2 BF：No.2SI3-14 | F40S：Φ40SUS316（B） F42S：Φ42.5球SUS316 F50S：Φ50SUS316 F54S：Φ54SUS304 |
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。
⑦ケーブル種類
S：標準ケーブル
R：耐屈曲ケーブル
W：水没ケーブル
⑧ケーブル長
□：□m（Max.10m）
・延長ケーブルを用いた場合、
電圧出力：センサケーブル（m）＋延長ケーブル（m）≦10m
電流出力：センサケーブル（m）＋延長ケーブル（m）≦100m
・延長ケーブルは、「こちら」からお選びください。
⑨位置出力
AD：0～10V（ロッド先端へ移動時、増加動作）
AR：10～0V（ロッド先端へ移動時、減少動作）
BD：4～20mA（ロッド先端へ移動時、増加動作）
BR：20～4mA（ロッド先端へ移動時、減少動作）

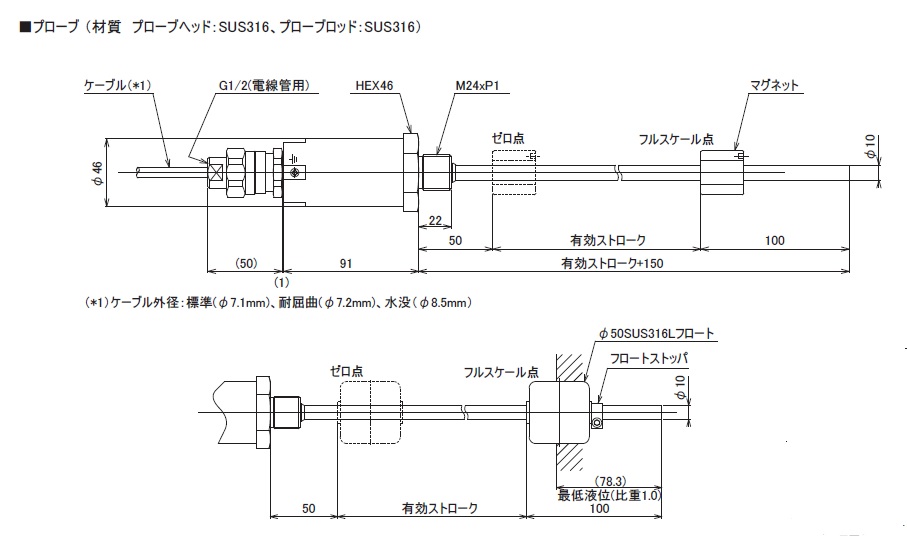

外形寸法図
| プローブ | ||||||
|---|---|---|---|---|---|---|
|
|
|||||
|
|
|
・ケーブルを危険場所で分岐または接続する場合は耐圧防爆構造 または安全増防爆構造の
接続箱内において行う必要があります。
・ケーブルを非危険場所に引き込む際は爆発性雰囲気の非危険場所への流動防止策を講じる
必要があります。

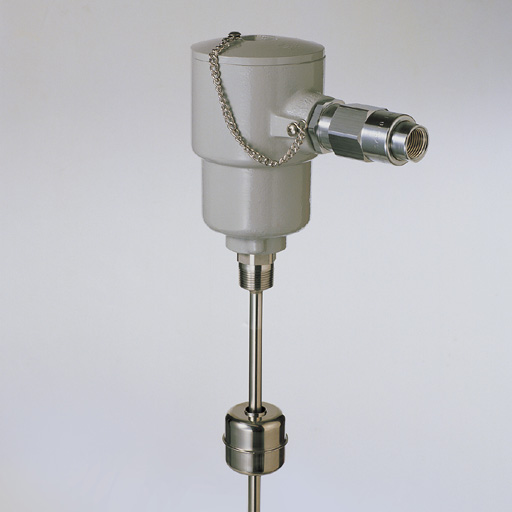

防爆仕様
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
電圧 電流 |
15～3500mm | ±0.05%FS | 0.01％FS | ±0.01%FS | -20～+60℃ | 6G / 50G | IP67 （IP68） |
| 組合せコントローラによる | 15～4000mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.01%FS | （プローブ） -20～+60℃ （セパレータ） -20～+50℃ |
6G / 100G （プローブ） |
IP67 | |
|
電圧 電流 |
50～1500mm | ±0.05%FS | 0.03%FS | ±0.03%FS | -5～+60℃ （-5～+100℃） |
6G / 50G | IP65 |
|
組合せコントローラによる | 15～5000mm | ±0.05%FS | （アナログ出力） 0.01%FS （デジタル出力） 0.1mm |
±0.01%FS | -20～+60℃ | 6G / 50G | IP65 |
|
電圧 電流 |
15～3500mm | ±0.05%FS | 0.01%FS | ±0.01%FS | -20～+60℃ | 6G / 50G | IP65 |
|
組合せコントローラによる | 15～5000mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.001%FS | -20～+60℃ | 6G / 50G | IP67 （IP68） |
