IRDS-SSIインテリジェント・リモートデバイスシステム
その他アンプ
インテリジェント・リモートデバイスシステム
IRDS-SSI
本モジュールはIRDシリーズのSSI通信モジュールです。
ロータリエンコーダなどのSSI出力機器と接続し、データを受信します。
＜特長＞
・それぞれ独立したSSI通信軸を4軸搭載（RS-422方式）
・IRDマスタモジュールを通して産業用ネットワーク
（CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS）へ転送
・他のスレーブモジュールからアナログ出力（IRDS-AIO, IRDS-AO4）またはディジタル出力（IRDS-DO）
・クロック周波数を100kHz、200kHz、400kHz、800kHzから選択可能
・通信するビット数を3～32ビットの範囲で変更可能
・受信データ内にある特殊なビット（エラービットなど）を分離してモニタ
・グレイコードをバイナリコードへ変換可能
・パリティ検査を行い、伝送誤りをモニタし、誤りのあるデータを破棄することが可能
・マスタモジュールを通して、産業用ネットワーク上位機器
または専用Windowsソフトウェア（IRD Manager）から内部設定を変更
＜ダウンロードファイル＞
・カタログ（日本語）：2016030500G版
・カタログ（英語）：202005G
・取説（日本語）：2021年9月7日 第6版
・取説（英語）：2020年9月18日 第3版
・CADデータ：IRDS-SSI.dxf
・設定ソフト： IRD_Manager（ダウンロードはこちらから）
- SSI出力を産業用ネットワーク（CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS）で取り込みたい方
- SSI出力のセンサの取り込みに苦労されている方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
産業用ネットワークシステム
産業用ネットワーク通信機能を持つマスタモジュールは、全てのスレーブモジュールデータを一括して
産業用ネットワーク（CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS）に転送し、
上位機器（PLCやPC）とのデータ交換を行えます。
自動転送
自動転送は、上位機器による処理を必要とせず、スレーブモジュール間で自律的にデータ交換する機能です。
この機能により、産業用ネットワークや上位機器の転送処理遅延はなく、
高速（0.2～2.4msec、構成モジュール数や種類による）でデータの転送が可能です。
性能
仕様
| クロックライン | RS-422 ドライバ | データライン | RS-422 レシーバ | |
|---|---|---|---|---|
| 軸数 | 4軸 | データ長 | 3～32ビット | |
| クロック周波数 | 100kHz, 200kHz, 400kHz, 800kHz | 通信周期 | 0.5ms | |
| 読み取りコード | 符号なしバイナリ、符号ありバイナリ（2の補数）、グレイ |
型式

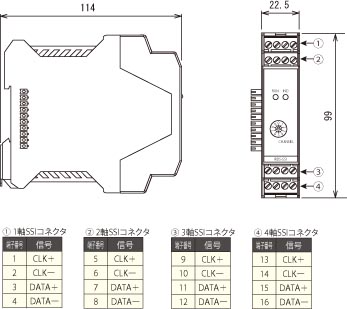

外形寸法図
|
||||||
|
|
その他アンプ
| 製品名 | - | - | - | - | - | - | - | - |
|---|---|---|---|---|---|---|---|---|
| スレーブ | SSI通信 | SSIセンサ入力（4軸） | 4 | 24 | 8 | - | - | |
| スレーブ | 歪みゲージ アンプ入力 |
ロードセル、圧力トランスデューサ入力（2軸） | 4 | 16 | 16 | - | - | |
| スレーブ | 関数波形生成 | 1軸または4軸の関数波形生成 | 2(1軸) 6(4軸) |
8(1軸) 24(4軸) |
8(1軸) 24(4軸) |
- | - |
インテリジェント・リモートデバイスシステム
| 製品名 | 区分 | モジュール種別 | 機能 | 消費メモリブロック | 入力バイト数 | 出力バイト数 | 特長 | - |
|---|---|---|---|---|---|---|---|---|
| スレーブ | SSI通信 | SSIセンサ入力（4軸） | 4 | 24 | 8 | - | - | |
| スレーブ | 差動トランス入力 | 5線式、6線式 差動トランス （4線式差動トランス） | 4 | 16 | 16 | - | - | |
| スレーブ | 波形成形 | 軸関数生成 | 4 | 24 | 8 | - | - | |
| スレーブ | 高速パルス入力 | 差動ドライバ、 オープンコレクタ入力 | 4 | 24 | 8 | - | - | |
| - | - | - | - | - | - | - | - | |
| スレーブ | 接点入力 | 高速絶縁入力 | 2 | 8 | 8 | - | - | |
| スレーブ | 油空圧サーボ コントローラ |
サーボ コントローラ （単純適応制御） |
4 | 16 | 16 | - | - | |
| スレーブ | 電磁比例弁 ディジタルアンプ |
電磁比例弁 ディジタルアンプ |
2 | 8 | 8 | - | - | |
| スレーブ | 歪みゲージ アンプ入力 |
ロードセル、圧力トランスデューサ入力（2軸） | 4 | 16 | 16 | - | - | |
| スレーブ | 磁歪式リニアセンサ変換器 | GYセンサ変換器（1軸または2軸） | 4 | 16 | 16 | - | - | |
| スレーブ | 耐環境型リニア エンコーダ 変換器 |
耐環境型GMR センサ変換器 （1軸,2軸） |
4 | 16 | 16 | - | - | |
|
スレーブ | VRレゾルバ 変換器 |
S：1回転型VR レゾルバ変換器 （1軸,2軸） M：多回転型VR レゾルバ変換器 （1軸,2軸） |
4 | 16 | 16 | - | - |
| スレーブ | 関数波形生成 | 1軸または4軸の関数波形生成 | 2(1軸) 6(4軸) |
8(1軸) 24(4軸) |
8(1軸) 24(4軸) |
- | - | |
| スレーブ | ディジタル出力 | パラレル出力 スイッチ出力 |
2 | 8 | 8 | - | - | |
| スレーブ | アナログ入出力 | 電圧入出力 電流入出力 入力：2軸 出力：2軸 |
4 | 16 | 16 | - | - | |
| スレーブ | アナログ出力 | 電圧/電流出力 （4軸仕様） |
4 | 8 | 24 | - | - | |
| スレーブ | アナログ入力 | 電圧/電流入力 （4軸仕様） |
4 | 24 | 8 | - | - | |
| スレーブ | 油空圧サーボ コントローラ |
サーボ コントローラ （単純適応制御） |
8 | 40 | 24 | - | - | |
| マスタ | Ethernet | Ethernet (Modbus/TCP) |
０ | ０ | ０ | - | - | |
| マスタ | CC-Link IE | CC-Link IE Filed通信機能搭載 | ０ | ０ | ０ | - | - | |
| マスタ | EtherCAT | EtherCAT スレーブ |
０ | ０ | ０ | - | - | |
| マスタ | PROFIBUS DP | PROFIBUS DP 通信機能搭載 |
０ | ０ | ０ | - | - | |
| マスタ | EtherNet/IP | EtherNet/IP 通信機能搭載 |
０ | ０ | ０ | - | - | |
| マスタ | CC-Link | CC-Link Ver.2 通信機能搭載 | 3 | 24 | 24 | - | - | |
| マスタ | 産業用 ネットワーク 通信機能なし |
産業用 ネットワーク 通信機能なし |
０ | ０ | ０ | - | - |
