SSPC-02.
◆SSI/パラレル変換
シリアルデータ伝送方式としてよく利用されるSSI (Synchronous Serial Interface) を
パラレルデータに変換します。
◆SSIビット長可変
接続するデバイスにあわせて、SSI のビット長を1～24ビットに設定できます。
◆SSIクロック周波数可変
SSI のクロック周波数を125k/250k/500k/1MHzの4段階に切り替えられます。
◆ハンドシェークインターフェイス
パラレルデータの出力に、HOLD信号、RDY信号、STB信号のハンドシェーク用入出力信号を有しています。
◆インクリメンタル出力
アブソリュートデータの差分をもとに、90°位相差2相(A/B相)信号を出力します。
◆DINレール取り付け
製品の取り付けにはDINレールを利用しますので、取り付けおよび取り外しが容易です。
【産業用ネットワーク対応】
産業用ネットワーク（CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS）へ
＜ダウンロードファイル＞
・カタログ（日本語）
・取説（日本語）：2024年7月31日 第4版
・取説（英語）：2015年11月6日 第2版
・CADデータ：SSPC_cad.dxf
- エンコーダなどのSSI信号をパラレル信号に変換したい方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
SSI信号をパラレル信号に変換
本ユニットは、シリアルデータ伝送方式としてよく利用される「SSI (Synchronous Serial Interface)」を
パラレルデータに変換する。
DIPスイッチで切替
SSIビット長やSSIクロック周波数をDIPスイッチで切り替えることが出来る。
性能
仕様
| SSIビット長 | 1～24bitの間で設定可能 | クロック周波数 | 125kHz / 250kHz / 500kHz / 1MHz | |
|---|---|---|---|---|
| パラレル出力 | オープンコレクタ | その他出力 | A/B相パルス（RS-422差動、Z相なし） | |
| 電源 | DC24V（±5%） 50mA以下 | 使用温度範囲 | 0℃～60℃ | |
| 保存温度範囲 | -20℃～75℃ | 質量 | 130g以下 | |
| オプション品 | 3mケーブル付き出力用コネクタ |
型式

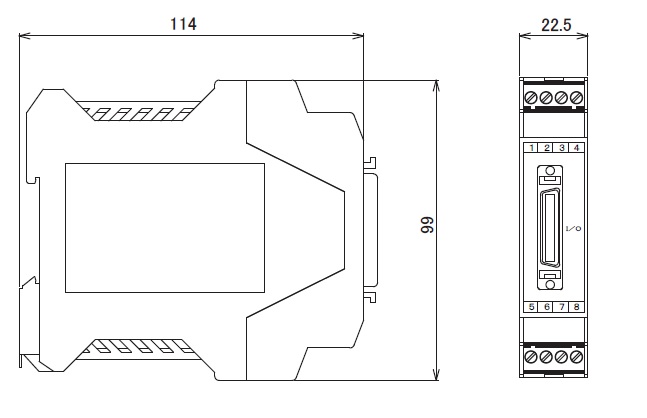

外形寸法図
| 外形寸法図 | ||||||
|---|---|---|---|---|---|---|
|
||||||
|
|
・本体側コネクタ：住友3M製 10236-5212PL
＜別途（有償）＞
・相手側コネクタ：型式 CN-DC05-0
・出力コネクタ付きケーブル3ｍ：型式 CN-DC05-3
（記：2023/3/20)
