マグネットの位置を最小分解能1μmのデジタル出力(パラレル)するコントローラです。
カバー内のDIPスイッチでバイナリ/グレイ、出力方向、警報出力の論理の切り替えや、
パラレル入力ピンA6、A7より客先でゼロ/フルスケール点の調整ができます。
また、別売の機器(ソフト付き)(型式:GPM)によりPCでゼロ/フルスケール点の調整、
分解能の変更もできます。
アナログ速度出力やA/B相パルス、SSI出力、高速サンプリング等の対応が必要な場合は、

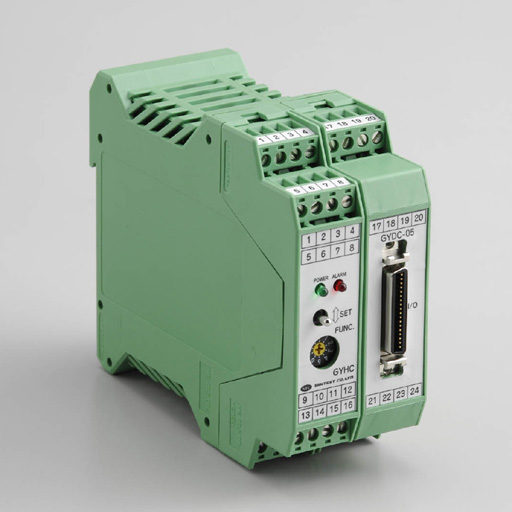

高機能デジタルコントローラ「GYDC-05」をお選び下さい。
ノイズキャンセル機能
GPM設定
オートキャリブレーション機能
【オートキャリブレーション】
オートキャリブレーション対応のプローブ(GYSE-R, GYMR6, GYKMR, GYRHP-MR6)と
組合わせたの場合、センサ交換時に発生するズレ(センサの個体差による誤差)が自動的に
無くなりますので、互換性を高めることが出来ます。
<ダウンロードファイル>
・GY総合カタログ「GY22-017J」:60ページ、61ページ
・取説(日本語):2023年 2月21日 第14版
・GY総合カタログ「GY22-017E」:60ページ、61ページ
・取説(英語):2023年 2月21日 第7版

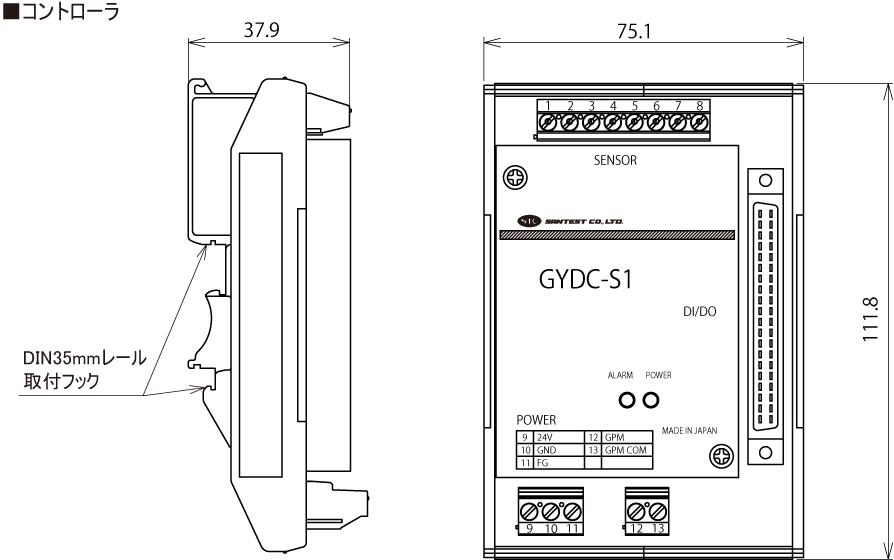

・CADデータ:GYDC-S1_cad.dxf
位置出力 | パラレル、バイナリ(*1)、負論理(*2)、24bit | 分解能 | 標準0.01mm(最小0.001mm)(*3) 0.1mm(*4) |
|
---|---|---|---|---|
警報出力 | オープンドレイン(*5) | 供給電源 | 標準:+24VDC±5%(150mA以下) | |
サンプリング周波数 | 標準1kHz(ロッド全長 1300mmまで) | 温度特性 | ±1μm/℃以下(*6) | |
使用温度範囲 | 0℃~+65℃ | 保存温度範囲 | -20℃~+75℃ | |
オプション品 | GPM設定器 |
(*1)スイッチによりグレイへ変更可能
(*2)Tr ON時:出力「0」
(*3)プローブ: GYMR6、GYSE-R、GYcRS、GYMR5、GYFRS、GYKMR、GYRHP-MR6、EX-GYdT-RS接続時
(*4)プローブ: GYMS, GYGS, GYPM, GYPE2K, GYPMR, GYcRP, GYHTR, GYHR、EX-GYdS-RP, IGY4接続時
(*5)ケーブル断線及びマグネット外れによる警報出力。
(*6)プローブの温度特性は含まれていません。

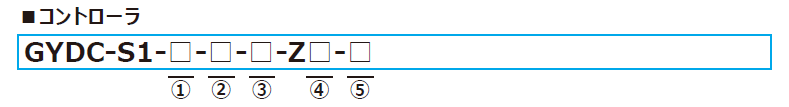

①分解能
D2:0.1mm
D3:0.05mm
D4:0.01mm
D5:0.005mm
D7:0.002mm
D8:0.001mm
「D4」が標準 : GYSE-R, GYcRS, GYMR5, GYMR6,GYKMR,
GYRHP-MR6, GYFRS, EX-GYdT-RS
「D2」のみ対応 :GYGS, GYMS, GYPM, GYPMR, GYcRP,GYHR,
GYHTR, EX-GYdS-RP, IGY4, GYPE2K
②接続プローブ
MR6:GYMR6 プローブ
SR:GYSE-R プローブ
RS:GYcRS プローブ
RP:GYcRP プローブ
R5:GYMR5 プローブ
FS:GYFRS プローブ
HTR:GYHTR プローブ
HR24:GYHR プローブ
MS:GYMS プローブ
GS:GYGS プローブ
PM:GYPM プローブ
P2:GYPE2K プローブ
PR:GYPMR プローブ
KMR:GYKMR プローブ
PMR6:GYRHP-MR6 プローブ
ETS:EX-GYdT-RS プローブ
ESP:EX-GYdS-RP プローブ
I4:IGY4 プローブ
③有効ストローク(mm)
④根元デッドゾーン(mm)
□:接続するプローブの寸法に合わせる。
マグネット | フロート |
---|---|
MG0:No.Φ M0SM:No.ΦSPM M0LM:No.ΦLPM M2P:No.2P M2PN:No.2PN M3:No.3 M11:No.11 M11N:No.11N T142:No.T14-M2 T144:No.T14-M4 T162:No.T16-M2 T163:No.T16-M3 BA:No.2KYN-17-LG | F28S:Φ28SUS316L F30S:Φ30SUS316L F40S:Φ40SUS316(B) F42S:Φ43SUS316L F50S:Φ50SUS316L F54S:Φ54SUS304 F25N:RF-A10 F28N:RF-A6 |
<出力コード/出力の増減方向について>
◆出力コードはバイナリの設定で出荷されます。
グレイへの変更は、カバー内のスイッチで設定可能です。
◆出力の増減方向は、
マグネット(フロート)がロッド先端に移動時に増加する
状態で出荷されます。出力方向を反転する場合は、
カバー内のスイッチで設定して下さい。

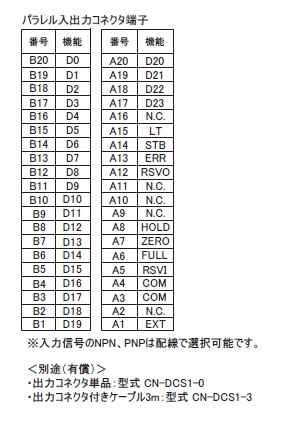

<別途(有償)>
・出力コネクタ単品:型式 CN-DCS1-0
・出力コネクタ付きケーブル3m:型式:CN-DCS1-3
(注)この記載内容は、GY総合カタログ(GY22-017J)の60ページの
「GYDC-S1:パラレル入出力コネクタ端子表のコメント」からの
変更となります。
GY総合カタログは、次回改版時に修正致します。(記:2023/3/20)
製品名 | - | - | - | - | - | - | - | - |
---|---|---|---|---|---|---|---|---|
|
パラレル | - | - | - | - | - | - | - |
スレーブ | 磁歪式リニアセンサ変換器 | GYセンサ変換器(1軸または2軸) | 4 | 16 | 16 | - | - | |
MELSEC-Q ビルトイン |
- | - | - | - | - | - | - | |
|
パラレル A/B相パルス SSI 電圧 電流 |
- | - | - | - | - | - | - |
|
電圧 電流 |
- | - | - | - | - | - | - |
|
電圧 電流 |
- | - | - | - | - | - | - |
