GYRHP-MR6フレキシブルロッド/耐圧ロッド(70MPa)

磁歪式リニアセンサ

GYRHP-MR6

GYRHP-MR6写真

従来のGYシリーズと異なり、ヘッド部やロッド部の再設計により耐圧70MPaを達成。

標準の保護規格はIP67ですが、水没仕様型(IP68)やケーブルコンジット接続型(IP69K)の

オプションを選択することが可能です。

コントローラとの間の信号伝送に差動型(RS422)を用いることにより、耐ノイズ性を

向上させました。デジタル出力のコントローラとの組み合わせで最小分解能1μmを達成しています。

またオートキャリブレーション機能により、

センサ交換時に発生する出力ズレ(センサの個体差による)が自動的に無くなります。

差動伝送(スタートストップ)

オートキャリブレーション機能

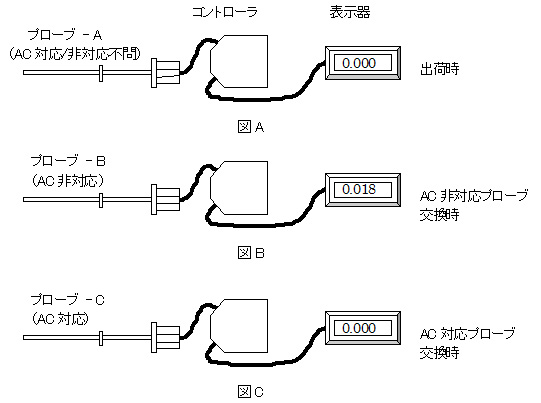

【オートキャリブレーション】

オートキャリブレーション対応のコントローラ(GYHC, GYDC-S1, GYDC-05)と組合わせた場合、

センサ交換時に発生する出力ズレ(センサの個体差による誤差)が自動的に無くなりますので、

センサ交換時の互換性を高めることが出来ます。

<組合せコントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field, PROFIBUS,
      EtherNet/IP, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット

<ダウンロードファイル>
GY総合カタログ「GY22-017J」(日本語):105~107ページ
・取説(日本語):2018年8月24日 第6版
・GY総合カタログ「GY22-017E」(英語):105~107ページ
・CADデータ:GYRHP_cad.zip

 ラジアル型:GYRHP-LG_cad.dxf

 アキシャル型:GYRHP-SG_cad.dxf

こんな方にオススメです

  • 超高圧(70MPa)の油圧シリンダーに内蔵できるセンサをお探しの方
  • ケーブルコンジット(保護管)取付の磁歪(GY)センサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

オートキャリブレーション

オートキャリブレーション対応のコントローラ(GYHC, GYDC-S1, GYDC-05)と組合わせた場合、センサ交換時に発生する出力ズレ(センサの個体差による誤差)が自動的に無くなりますので、センサ交換時の互換性を高めることができます。

性能

仕様

線形性 ±0.025%FS以下 Typ. 分解能 (アナログ)16bit
(デジタル)Min.1μm
繰返し精度 ±0.001%FS以下 温度特性 ±20ppm FS/℃
耐圧 70MPa 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 20G(10~100Hz)
耐衝撃 100G(2ms) / 800G(SRTオプション) 保護規格 IP67(標準)、IP68 / IP69K(オプション)

・上記精度は有効ストローク300mm以上のプローブに適応されます。
 300mm未満のプローブは300mmのプローブ仕様と同等になります。

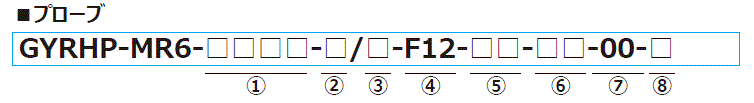

型式

①有効ストローク
 15~1000mm


②根元デッドゾーン
 50:50mm
 mm(ご相談下さい。)
 ・マグネットとの組み合わせで、対応できる寸法が異なります。


③先端デッドゾーン
 70:70mm(⑤がBAの場合)
 100:100mm(⑤がT163の場合)
 mm(ご相談下さい。)
 ・マグネットとの組み合わせで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 F12:耐圧フランジ型、ロッド径Φ12(標準)


⑤組合せマグネット
 BA:No.2KYN-17-LG(標準)
 T163:T16-M3
 ・上記以外のマグネットは別途ご相談下さい。
 ・この型式はプローブと組み合わせるマグネットを指定するのみです。
  マグネットが必要な場合は、別途ご注文下さい。


⑥ケーブル取り出し
 ○△G◇F:ケーブル直出し/ケーブル端切放し型(標準)
 ○△G◇A:ケーブル直出し/ケーブル端中継コネクタ付き
 WP3G◇F:水没型ケーブル直出し/ケーブル端切放し型
 WP3G◇A:水没型ケーブル直出し/ケーブル端中継コネクタ付き
  ○:取り出し種類(S:標準、C:コンジット接続型)
  △:ケーブル出離(S:標準、H:耐熱、R:耐屈曲)
  :ケーブル長(m)、Max.10m(*)
  ◇:ヘッド形状(L:ラジアル型、S:アキシャル型)
  (*)延長ケーブルを用いた場合、
    センサケーブル(m)+延長ケーブル(m)≦200m


⑦出力形式
 00:コントローラ別置きタイプ


⑧オプション
 無記入:オプション不要
 SRT:耐衝撃オプション

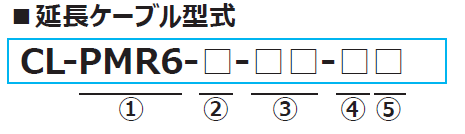

①接続センサ型式
 PMR6:GYRHP-MR6


②ケーブル種類
 S:標準
 H:耐熱
 R:耐屈曲
 W:水没
 UL:cUL対応


③ケーブル長(m)


④センサ側ケーブル処理
 F:切放し
 S:ストレートコネクタ


⑤コントローラ側ケーブル処理
 F:切放し
 A:中継コネクタ

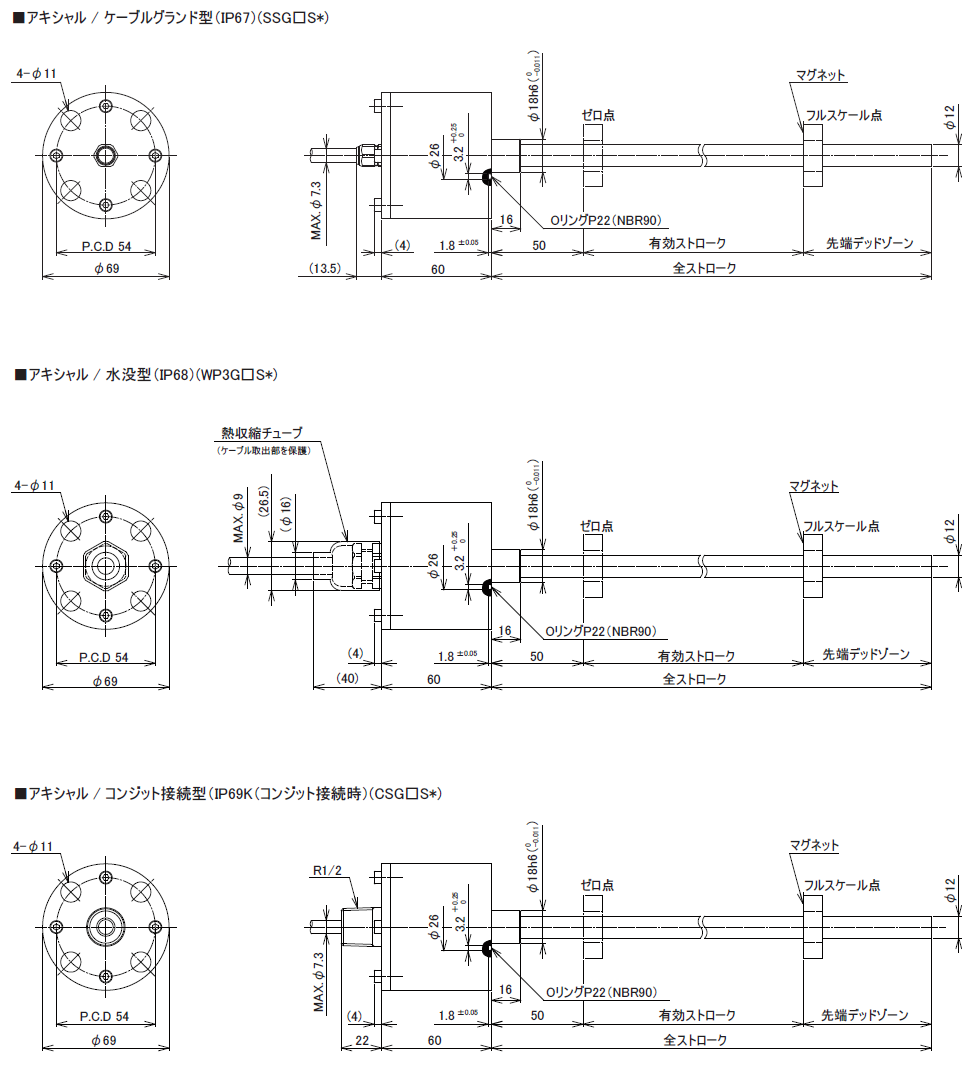

外形寸法図

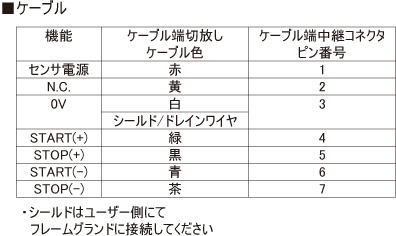

ラジアル   アキシャル   結線
拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。

フレキシブルロッド/耐圧ロッド(70MPa)

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYRHP-MR6

サンテスト

カタログPDF

別置きコントローラによる 15~1000mm ±0.025%FS Min.1μm ±0.001%FS -20~+80℃ 20G / 100G IP67, IP68,
IP69K
GYRHP-MRA

サンテスト

カタログPDF

電圧
電流
15~1000mm ±0.025%FS 0.1mm ±0.1mm -20~+80℃ 20G / 100G IP67, IP68,
IP69K
GYSE-A-FX6 プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65336) ±0.001%FS -20~75℃ 3G / 10G IP67
