IRDM-NBインテリジェント・リモートデバイスシステム

インテリジェント・リモートデバイスシステム

IRDM-NB

IRDM-NB写真

本モジュールはIRDシリーズのマスターモジュールで、複数のスレーブモジュールと組み合わせて使用します。

各スレーブモジュールのパラメータは、本体モジュールに搭載されたUSBを利用してパソコンで設定できます。

産業用ネットワーク通信機能はございません。

<IRDモジュールの装着可能数>

・条件1

 マスターモジュールの数=1

 スレーブモジュールの数≦9

 消費メモリブロック数≦64

・条件2

 入力バイト数と出力バイト数の合計≦512バイト

<産業用ネットワーク通信機能のマスタモジュール>

IRDM-CCL:CC-Link Ver.2

IRDM-CFN:CC-Link IE Field

IRDM-DP:PROFIBUS DP

IRDM-EP1:Ethernet/IP

IRDM-ECT:EtherCAT

IRDM-EIT:Modbus/TCP

<ダウンロードファイル>

・カタログ(日本語):2019050500G版
  (注)カタログの外形寸法図において、外部警報コネクタの端子配列に
     誤りがあります。

正しい端子配列は、取扱説明書 / 弊社ホームページをご参照下さい。
     (記:2023/03/06)

・カタログ(英語):202005G

・取説(日本語):2022年 2月 3日 第4版

・取説(英語):2022年 2月 3日 第3

・CADデータ:IRDM-NB.dxf

・設定ソフトウェア:IRD_Manager (ダウンロードはこちらから)

こんな方にオススメです

  • 他社の色々なセンサを入力/出力したい方
  • アナログ入力をディジタル出力に変換
  • ディジタル入力をアナログ出力に変換
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

自動転送機能

自動転送は、上位機器による処理を必要とせず、スレーブモジュール間で自律的にデータ交換する機能です。
この機能により、産業用ネットワークや上位機器の転送処理遅延はなく、
高速(0.2~2.4msec、構成モジュール数や種類による)でデータの転送が可能です。

性能

仕様

電源電圧 DC24V(±10%)

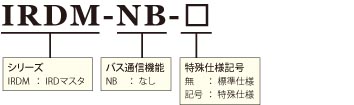

型式

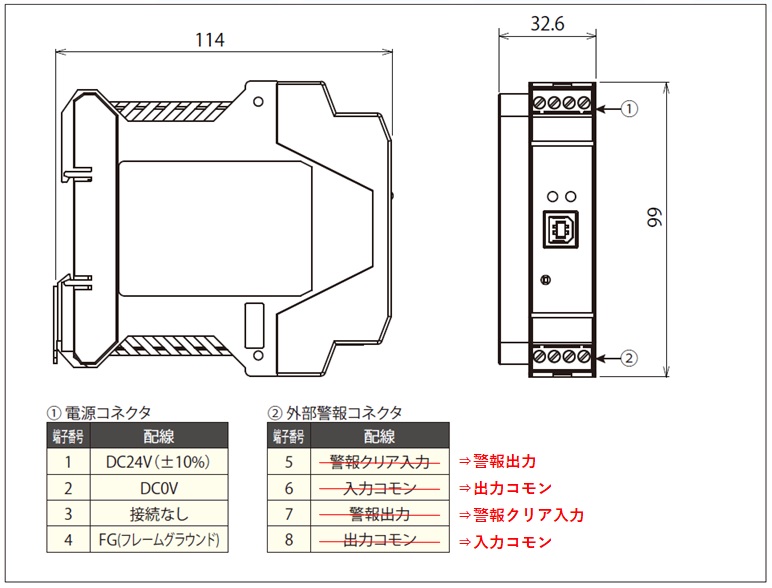

外形寸法図


拡大する

インテリジェント・リモートデバイスシステム

製品名 区分 モジュール種別 機能 消費メモリブロック 入力バイト数 出力バイト数 特長 -
IRDM-NB

サンテスト

カタログPDF

マスタ 産業用
ネットワーク
通信機能なし
産業用
ネットワーク
通信機能なし
- -
IRDS-LV

スレーブ 差動トランス入力 5線式、6線式 差動トランス  (4線式差動トランス) 4 16 16 - -
IRDS-WA

スレーブ 波形成形 軸関数生成 4 24 8 - -
IRDS-QP

スレーブ 高速パルス入力 差動ドライバ、 オープンコレクタ入力 4 24 8 - -
IRD シリーズ

サンテスト

カタログPDF

- - - - - - - -
IRDS-DI14

スレーブ 接点入力 高速絶縁入力 2 8 8 - -
IRDS-SC

サンテスト

カタログPDF

スレーブ 油空圧サーボ
コントローラ
サーボ
コントローラ
(単純適応制御)
4 16 16 - -
IRDS-VA

サンテスト

カタログPDF

スレーブ 電磁比例弁
ディジタルアンプ
電磁比例弁
ディジタルアンプ
2 8 8 - -
IRDS-SA

サンテスト

カタログPDF

スレーブ 歪みゲージ
アンプ入力
ロードセル、圧力トランスデューサ入力(2軸) 4 16 16 - -
IRDS-SSI

サンテスト

カタログPDF

スレーブ SSI通信 SSIセンサ入力(4軸) 4 24 8 - -
IRDS-GY

サンテスト

カタログPDF

スレーブ 磁歪式リニアセンサ変換器 GYセンサ変換器(1軸または2軸) 4 16 16 - -
IRDS-VR-L

サンテスト

カタログPDF

スレーブ 耐環境型リニア
エンコーダ
変換器
耐環境型GMR
センサ変換器
(1軸,2軸)
4 16 16 - -
IRDS-VR-S/M

サンテスト

カタログPDF

スレーブ VRレゾルバ
変換器
S:1回転型VR
レゾルバ変換器
(1軸,2軸)
M:多回転型VR
レゾルバ変換器
(1軸,2軸)
4 16 16 - -
IRDS-WG

サンテスト

カタログPDF

スレーブ 関数波形生成 1軸または4軸の関数波形生成 2(1軸)
6(4軸)
8(1軸)
24(4軸)
8(1軸)
24(4軸)
- -
IRDS-DO

サンテスト

カタログPDF

スレーブ ディジタル出力 パラレル出力
スイッチ出力
2 8 8 - -
IRDS-AIO

サンテスト

カタログPDF

スレーブ アナログ入出力 電圧入出力
電流入出力
入力:2軸
出力:2軸
4 16 16 - -
IRDS-AO4

サンテスト

カタログPDF

スレーブ アナログ出力 電圧/電流出力
(4軸仕様)
4 8 24 - -
IRDS-AI4

サンテスト

カタログPDF

スレーブ アナログ入力 電圧/電流入力
(4軸仕様)
4 24 8 - -
IRDS-SV

サンテスト

カタログPDF

スレーブ 油空圧サーボ
コントローラ
サーボ
コントローラ
(単純適応制御)
8 40 24 - -
IRDM-EIT

サンテスト

カタログPDF

マスタ Ethernet Ethernet
(Modbus/TCP)
- -
IRDM-CFN

サンテスト

カタログPDF

マスタ CC-Link IE CC-Link IE Filed通信機能搭載 - -
IRDM-ECT

サンテスト

カタログPDF

マスタ EtherCAT EtherCAT
スレーブ
- -
IRDM-DP

サンテスト

カタログPDF

マスタ PROFIBUS DP PROFIBUS DP
通信機能搭載
- -
IRDM-EP1

サンテスト

カタログPDF

マスタ EtherNet/IP EtherNet/IP
通信機能搭載
- -
IRDM-CCL

サンテスト

カタログPDF

マスタ CC-Link CC-Link Ver.2 通信機能搭載 3 24 24 - -
