製品一覧

製品名	-	-	-	-	-	-	-	-
GYシリーズサンテストカタログPDF
GYシリーズサンテストカタログPDF	-	-	-	-	-	-	-	-
GYSE-EP2 プローブサンテストカタログPDF	EtherNet/IP出力型、分解能：1μm、最大20個のマグネット検出可能
GYSE-EP2 プローブサンテストカタログPDF	EtherNet/IP	15～7500mm	±0.025%FS 以下	位置： (Min.1μm) 速度： (Min.1μm/sec）	±0.001%FS 以下	-20~+75℃	15G / 100G	IP67
GYPS プローブサンテストカタログPDF	シリンダ内蔵用コンパクトタイプ長ストローク（2400mm）対応
GYPS プローブサンテストカタログPDF	電圧、電流 PWM CANopen J1939	30～2400mm	±0.8mm以下	0.1mm以下	±0.1mm以下	-20～+85℃	20G / 100G	IP67
GYPD プローブサンテストカタログPDF	アナログ出力のシリンダ内蔵用小型センサ
GYPD プローブサンテストカタログPDF	電圧、電流 PWM CANopen J1939	30～1000mm	±0.1mm （30-250mm） ±0.04%FS （251mm以上）	0.1mm以下	±0.1mm以下	-20～+85℃	20G / 100G	IP67
GYHTR プローブサンテストカタログPDF	周囲温度120℃可能の高温型
GYHTR プローブサンテストカタログPDF	組合せコントローラによる	15～1000mm	±0.1%FS	（アナログ出力） 16bit （デジタル出力） Min.50μm	±0.05%FS	-5～120℃	15G / 100G	IP67

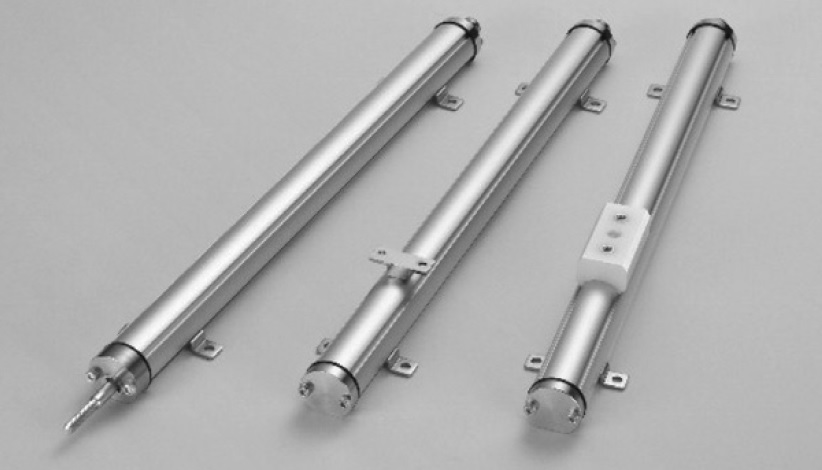

GYKMR プローブサンテストカタログPDF	コンパクト高精度タイプ、オートキャリブレーション対応
GYKMR プローブサンテストカタログPDF	組合せコントローラによる	15～2500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	0～65℃	3G / 10G	IP53, IP64, IP65
GYRHP-MR6 サンテストカタログPDF	耐圧ロッド（70MPa）コントローラ別置き型
GYRHP-MR6 サンテストカタログPDF	別置きコントローラによる	15～1000mm	±0.025%FS	Min.1μm	±0.001%FS	-20～+80℃	20G / 100G	IP67, IP68, IP69K
SSPC-02. サンテストカタログPDF	シリアルデータ伝送方式としてよく利用されるSSIをパラレルデータに変換します。
SSPC-02. サンテストカタログPDF	SSI ↓ パラレル A/B相パルス	-	-	-	-	-	-	-
GYHR プローブサンテストカタログPDF	周囲温度100℃可能の高温型
GYHR プローブサンテストカタログPDF	組合せコントローラによる	15～2000mm	±0.1%FS	（アナログ出力） 0.01%FS （デジタル出力）0.1mm	±0.05%FS	-5～100℃	6G / 50G	IP64
GYPE2K プローブ. サンテストカタログPDF	小型ヘッド、細ロッド（Φ4）タイプ
GYPE2K プローブ. サンテストカタログPDF	組合せコントローラによる	15～250mm	±0.05%FS	（アナログ出力） 0.03%FS （デジタル出力） 0.1mm	±0.03%FS	-20～80℃	3G / 20G	IP64
GYPM プローブサンテストカタログPDF	コンパクトヘッド、根元デッドゾーンが短い
GYPM プローブサンテストカタログPDF	組合せコントローラによる	15～1000mm	±0.05%FS	（アナログ出力） 0.01%FS （デジタル出力） 0.1mm	±0.01%FS	-5～60℃	6G / 20G	IP64
GYGS プローブサンテストカタログPDF	薄型ヘッドタイプ
GYGS プローブサンテストカタログPDF	組合せコントローラによる	15～1250mm	±0.025%FS 以下	（アナログ出力） 0.01%FS （デジタル出力）0.1mm	±0.01%FS 以下	-20～80℃	6G / 50G	IP67
GYMS プローブサンテストカタログPDF	標準型、コンパクトヘッド
GYMS プローブサンテストカタログPDF	組合せコントローラによる	15～1250mm	±0.025%FS 以下	（アナログ出力） 0.01%FS （デジタル出力）0.1mm	±0.01%FS 以下	-20～80℃	6G / 50G	IP67
GYMR6-PF プローブサンテストカタログPDF	薄型ヘッド高精度コントローラ別置き型
GYMR6-PF プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～80℃	15G / 100G	IP65
GYMR6 プローブサンテストカタログPDF	高精度の薄型ヘッド型、センサエレメント脱着可、オートキャリブレーション対応
GYMR6 プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～80℃	15G / 100G	IP67
GYMRA-PF プローブサンテストカタログPDF	薄型ヘッドアナログ出力型
GYMRA-PF プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS	0.1mm	±0.1mm	-20～80℃	15G / 100G	IP65
GYMRA プローブサンテストカタログPDF	薄型ヘッドのアナログ出力、アナログ出力、センサエレメント交換可能
GYMRA プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS 以下	16bit（65336）	±0.001%FS 以下	-20～+75℃	15G / 100G	IP67
EX-GYdT-A プローブサンテストカタログPDF	小型ヘッドの耐圧防爆構造型 ExdⅡCT6、アナログ出力タイプ、直出しケーブルタイプ
EX-GYdT-A プローブサンテストカタログPDF	電圧電流	15～3500mm	±0.05%FS	0.01％FS	±0.01%FS	-20～+60℃	6G / 50G	IP67 （IP68）

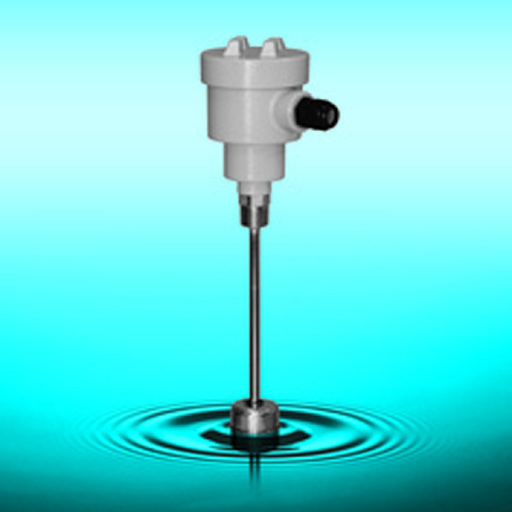

GYTB-SAプローブサンテストカタログPDF	端子台結線型
GYTB-SAプローブサンテストカタログPDF	電圧電流	50～7500mm	±0.025％FS	16bit（65536）	±0.001%FS	-20～75℃	6G / 20G	IP65
GYMA プローブサンテストカタログPDF	コンパクトヘッドのGYMSシリーズと同形状のオールインワンシリーズ
GYMA プローブサンテストカタログPDF	電流電圧	15〜3000ｍｍ	±0.025%FS 以下	0.1mm	±0.1mm 以下	-20～+80℃	6G / 50G	IP67
GYSE-S-PF プローブサンテストカタログPDF	SSI出力型
GYSE-S-PF プローブサンテストカタログPDF	SSI	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-R-PF プローブサンテストカタログPDF	高精度コントローラ別置き型
GYSE-R-PF プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-Q-PF プローブサンテストカタログPDF	A/B相パルス出力型
GYSE-Q-PF プローブサンテストカタログPDF	インクリメンタル A/B相パルス	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-P-PF プローブサンテストカタログPDF	ProfibusDP出力型、分解能：1μm、最大32個のマグネット検出可能
GYSE-P-PF プローブサンテストカタログPDF	Profibus DPV0	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-A-PF プローブサンテストカタログPDF	高精度アナログ出力型、2ch出力、速度出力も可能
GYSE-A-PF プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS	16bit(65536)	±0.001%FS	-20～75℃	15G / 100G	IP65
GYKS2 プローブサンテストカタログPDF	コンパクトタイプ、アナログ出力型
GYKS2 プローブサンテストカタログPDF	電圧電流	15～2500mm	±0.025%FS	0.01%FS	±0.01%FS	0～65℃	3G / 10G	IP53, IP64, IP65
GYSE-R プローブサンテストカタログPDF	高精度タイプ、センサエレメント着脱可、オートキャリブレーション対応
GYSE-R プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP67
GYPMR プローブサンテストカタログPDF	センサヘッドをコンパクトに設計油圧シリンダーに内蔵
GYPMR プローブサンテストカタログPDF	組合せコントローラによる	15～1000mm	±0.05%FS	（アナログ出力） 0.01%FS （デジタル出力）0.1mm	±0.01%FS	-20～80℃	6G / 20G	IP67
GYcAT4 プローブサンテストカタログPDF	GYLS/GYLTの後継機、1ch出力、警報出力なし
GYcAT4 プローブサンテストカタログPDF	電圧電流	15～3500mm	±0.05%FS 以下	0.01%FS	±0.01%FS	±0.01%FS 以下	6G / 50G	IP67
GPM サンテスト
GPM サンテスト	-	-	-	-	-	-	-	-
PROFIBUSシミュレータ Bihl+Wiedemann社
PROFIBUSシミュレータ Bihl+Wiedemann社	-	-	-	-	-	-	-	-
GYSE-P プローブサンテストカタログPDF	ProfibusDP出力型、分解能：1μm、最大32個のマグネット検出可能
GYSE-P プローブサンテストカタログPDF	Profibus DPV0	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G 100G	IP67

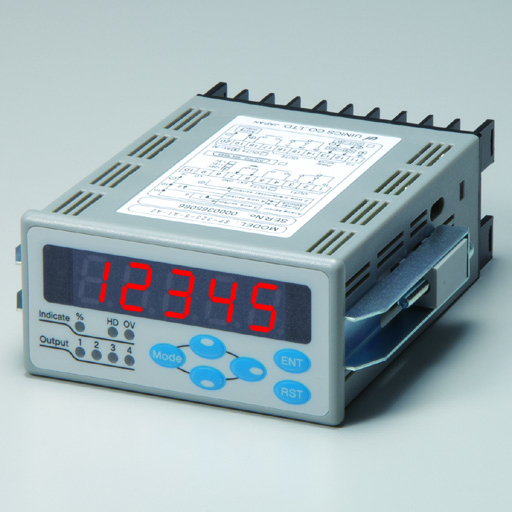

ST-SP323 サンテストカタログPDF	5桁表示センサ4〜20mA入力
ST-SP323 サンテストカタログPDF	5桁赤色LED -9999～99999	14mm	±0.1%FS±1digit	4～20mA	約1/22000	約20ms	リレーc接点×2 DC30V 2A	DC24V±10%
IGY4 シリーズサンテストカタログPDF	本質安全防爆型、A種接地不要、アナログ、デジタル、産業用ネットワーク通信
IGY4 シリーズサンテストカタログPDF	組合せコントローラによる	15～4000mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.01%FS	（プローブ） -20～+60℃ （セパレータ） -20～+50℃	6G / 100G （プローブ）	IP67
IGY3 シリーズ. サンテストカタログPDF	本質安全防爆型、A種接地不要、ロッド部100℃対応可能、アナログ出力のみ
IGY3 シリーズ. サンテストカタログPDF	電圧電流	50～1500mm	±0.05%FS	0.03%FS	±0.03%FS	-5～+60℃ （-5～+100℃）	6G / 50G	IP65
GYSE-A プローブサンテストカタログPDF	分解能16bitの高精度アナログ出力型（2ch）、センサエレメント着脱可、速度出力対応
GYSE-A プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS 以下	16bit（65336）	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYSE-S プローブサンテストカタログPDF	SSI出力型、分解能：1μm
GYSE-S プローブサンテストカタログPDF	SSI	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYSE-Q プローブサンテストカタログPDF	A/B相パルス出力型（Z相無し）、分解能Min. 1μm、センサエレメント着脱可
GYSE-Q プローブサンテストカタログPDF	インクリメンタル A/B相パルス	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYcAT プローブサンテストカタログPDF	標準型のアナログ出力タイプ、警報出力あり
GYcAT プローブサンテストカタログPDF	電圧電流	15～3500mm	±0.05%FS	0.01%FS	±0.01%FS	-20～80℃	6G / 50G	IP67 （IP68）
GYAF1 プローブサンテストカタログPDF	薄型ヘッド（フランジ形状）のアナログ出力タイプ
GYAF1 プローブサンテストカタログPDF	電圧電流	15～3000mm	±0.025%FS 以下	0.01%FS	±0.01%FS 以下	-20～80℃	6G / 50G	IP67 （IP68）
EX-GYdS-R プローブサンテストカタログPDF	耐圧防爆構造型 ExdⅡCT6、コントローラ別置きタイプ、ケーブルはセンサヘッドの端子台に接続
EX-GYdS-R プローブサンテストカタログPDF	組合せコントローラによる	15～5000mm	±0.05%FS	（アナログ出力） 0.01%FS （デジタル出力） 0.1mm	±0.01%FS	-20～+60℃	6G / 50G	IP65
EX-GYdS-A プローブサンテストカタログPDF	耐圧防爆構造型 ExdⅡCT6、アナログ出力タイプ、ケーブルはセンサヘッドの端子台に接続
EX-GYdS-A プローブサンテストカタログPDF	電圧電流	15～3500mm	±0.05%FS	0.01%FS	±0.01%FS	-20～+60℃	6G / 50G	IP65
EX-GYdT-R プローブサンテストカタログPDF	小型ヘッドの耐圧防爆構造型 ExdⅡCT6、コントローラ別置きタイプ、直出しケーブルタイプ
EX-GYdT-R プローブサンテストカタログPDF	組合せコントローラによる	15～5000mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～+60℃	6G / 50G	IP67 （IP68）
GYcRS プローブサンテストカタログPDF	標準型、水没オプション可能
GYcRS プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～80℃	6G / 100G	IP67 （IP68）
GYcRP プローブサンテストカタログPDF	多種のオプション対応可能（高温ロッド、耐衝撃、水没など）
GYcRP プローブサンテストカタログPDF	組合せコントローラによる	15～5200mm	±0.05%FS	（アナログ出力） 0.01%FS （デジタル出力） 0.1mm	±0.01%FS	-20～80℃	6G / 100G	IP67 （IP68）
GYMR5 プローブサンテストカタログPDF	高精度の薄型ヘッド型、新規案件の場合は「GYMR6」をご検討下さい
GYMR5 プローブサンテストカタログPDF	組合せコントローラによる	15～2000mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～80℃	6G / 100G	IP64
GYFRS プローブサンテストカタログPDF	フランジ取付形状タイプ SRTオプションを標準搭載
GYFRS プローブサンテストカタログPDF	組合せコントローラによる	15～3500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～80℃	10G / 200G	IP67 （IP68）
GYSE-A-FX6 プローブサンテストカタログPDF	フレキシブルロッド、アナログ出力タイプ
GYSE-A-FX6 プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS	16bit（65336）	±0.001%FS	-20～75℃	3G / 10G	IP67
