SSI信号を変換する

SSI信号を変換する

センサ(ロータリエンコーダ、リニアスケール、レーザー距離計など)のSSI出力信号を
PLCに取り込むための変換器を紹介します。

SSI(Synchronous Serial Interface)とは、
マスタースレーブ間のシリアルインターフェイス。RS422が基本。
シリアルデータ通信は電線数を減らすことが可能(省配線)。

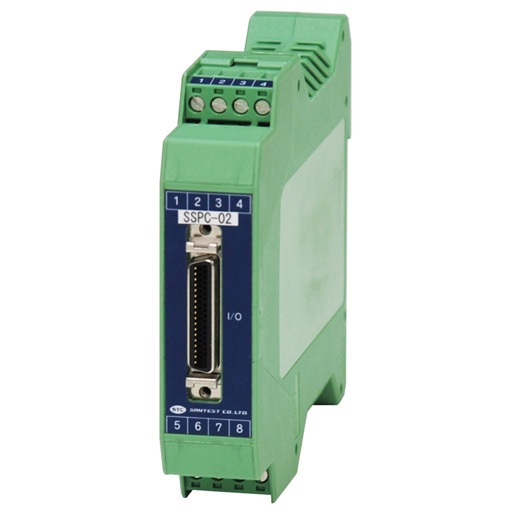

① SSPC-02
 ・SSI信号をパラレルデータに変換する。
 ・SSIビット長の設定は、1~24bit。
 ・パラレル出力は、オープンコレクタ。
 ・その他の出力として、A/B相パルス出力がある。

② SSPC-03
 ・SSI信号をパラレルデータに変換する。
 ・SSIビット長の設定は、17~32bit。
 ・パラレル出力は、FET オープンドレイン( Nチャンネル or Pチャンネル)。
 ・その他の出力は無し。

③ IRDS-SSI
 SSI信号を、CC-Link, CC-Link IEフィールド, EtherNet/IP, EtherCAT, PROFIBUSに変換して、PLCに取り込む。
