GYPE2K プローブ.コンパクトシリーズ

磁歪式リニアセンサ

GYPE2K プローブ.

GYPE2K プローブ.写真

GYPE2Kプローブは、細ロッド(ロッド径Φ4)です。そして小型ヘッドは機器の設計自由度を拡げます。

<コントローラ>
GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング

<ダウンロードファイル>
・GY総合カタログ「GY22-017J」(日本語):36ページ、37ページ
・取説(日本語):2017年10月27日 第2版
・GY総合カタログ「GY22-017E」(英語):36ページ、37ページ

こんな方にオススメです

  • コンパクトのリニアセンサをお探しの方
  • 小型のレベル計をお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

細ロッド(ロッド径Φ4)

小型チタンフロートとの組合せで、 コンパクトのレベル計が構築できます。

性能

仕様

線形性 ±0.05%FS以下 TYP 分解能 (アナログ)0.03%FS以下
(デジタル)0.1mm
繰返し精度 ±0.03%FS以下 温度特性 ±0.01%FS/℃以下
耐圧 18MPa(プローブロッド部、静圧10分間) 使用温度範囲 -20~+80℃
保存温度範囲 -40℃~+80℃ 耐振 3G(または 40Hz 1mmPP)
耐衝撃 20G(2msec) 保護規格 IP64

・上記精度は有効ストローク100mm以上のセンサに適用されます。
 100mm未満のセンサは100mmのセンサ仕様と同等になります。

型式

①有効ストローク
 15~250mm


②根元デッドゾーン
 35:35mm(No.Φマグネット使用時)
 28:28mm(小型Tiフロート使用時)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 30:30mm(No.Φマグネット使用時)
 42:42mm(小型Tiフロート使用時)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 Y4:M18xP1.0、ロッド径Φ4(標準)


⑤組合せマグネットまたはフロート

マグネットフロート
MG0:No.Φ(標準)
FL21:小型Ti
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
 GF:ケーブル直出し/ケーブル端切放し型(標準)
 GA:ケーブル直出し/ケーブル端中継コネクタ付き
   (:ケーブル長さ(m)入力)

 ・ケーブルはあらかじめ御指示頂くと、Max.5mまで延長可能ですが、御指示頂いた長さでご使用ください。
  ケーブルの延長、切断はできません。ケーブル途中に端子台、コネクタ等をご使用頂けます。
 ・延長ケーブルは、「こちら」からお選び下さい。


⑦出力形式
 00:コントローラ別置きタイプ

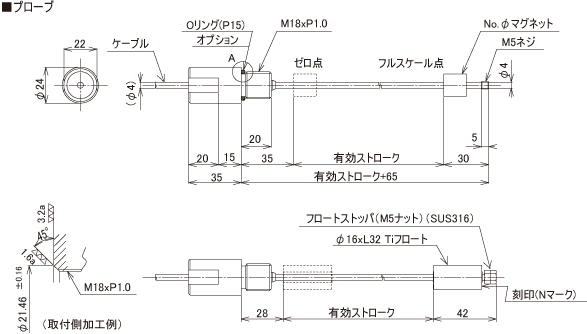

外形寸法図

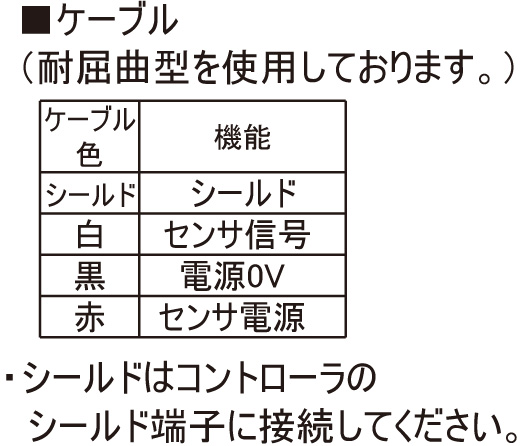

GYPE2Kプローブ   小型Ti(チタン)フロート   結線表
拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS316、プローブロッド:SUS316
・ロッド先端部に設けられたM5ネジはフロートストッパやセンサの固定にご利用頂けます。
・センサロッド部を密閉構造にする場合はオプションのOリングをセンサヘッド根元に装着頂き取付側を上図のように加工します。

コンパクトシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYPE2K プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~250mm ±0.05%FS (アナログ出力)
0.03%FS
(デジタル出力)
0.1mm
±0.03%FS -20~80℃ 3G / 20G IP64
GYPM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -5~60℃ 6G / 20G IP64
GYGS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1250mm ±0.025%FS
以下
(アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS
以下
-20~80℃ 6G / 50G IP67
GYMS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1250mm ±0.025%FS
以下
(アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS
以下
-20~80℃ 6G / 50G IP67
GYPMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS -20~80℃ 6G / 20G IP67
