GYPMR プローブコンパクトシリーズ

磁歪式リニアセンサ

GYPMR プローブ

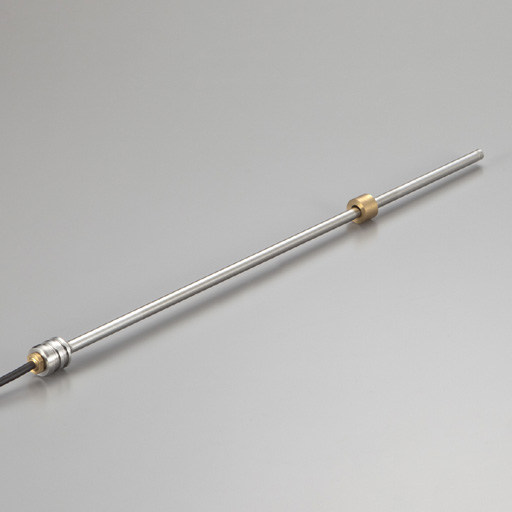

GYPMR プローブ写真

GYPMRプローブは、新設計によりセンサヘッド部をコンパクトに仕上げたセンサです。

油圧シリンダに組込む際の取付機器の全長をより短く収めることが可能となりました。

<コントローラ>
GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング

<ダウンロードファイル>
・GY総合カタログ「GY22-017J」(日本語):38ページ、39ページ
・取説(日本語):2024年 7月2日 第5版
・GY総合カタログ「GY22-017E」(英語):38ページ、39ページ
・取説(英語) :2022年10月31日 初版

こんな方にオススメです

  • コンパクトヘッドのリニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 耐環境性に優れたリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

コンパクトヘッド

新設計によりセンサヘッド部をコンパクトに仕上げたセンサです。
油圧シリンダに組込む際の取付機器の全長をより短く収めることが可能となりました。

性能

仕様

線形性 ±0.05%FS以下 TYP 分解能 (アナログ)0.01%FS以下
(デジタル)0.1mm
繰返し精度 ±0.01%FS以下 温度特性 ±45ppmFS/℃以下
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 6G(または40Hz 2mmPP)
耐衝撃 20G(2msec) 保護規格 IP67

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。

◆組合せコントローラ
アナログ出力型:GYHC
デジタル出力型:GYDC-S1, GYDC-05

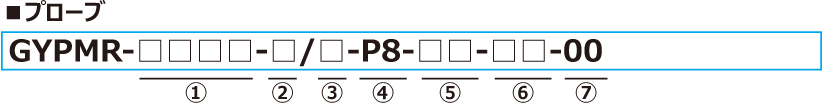

型式

①有効ストローク
 15~2000mm


②根元デッドゾーン
 20:20mm(標準)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 70:70mm/100mm(標準)←「100mm」を追記(注)
  ・⑤で指定するマグネットで標準寸法が決まります。

先端DZマグネット
7070mmMG178,M2PN,M11N,MG0
100100mmT144,T163

 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 P8:Oリング取付、ロッド径Φ8(標準)


⑤組合せマグネットまたはフロート

マグネット
MG178:No.178(標準)
M2PN:No.2PN
M11N:No.11N
MG0 :No.Φ
T144:No.T14-M4
T163:No.T16-M3
 ・マグネットはマグネット分類「GG」からお選び下さい。
 ・上記以外のマグネットの場合は、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネットを指定するのみ。
 ・マグネットが必要な場合は、別途ご注文下さい。
 ・表のマグネット「MG0:No.Φ」を削除。←(注)



⑥ケーブル取出し
 GF:ケーブル直出し/ケーブル端切放し型(標準)
 GA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力、Max.10m)(*)

 (*)延長ケーブルを用いた場合、
    センサケーブル(m)+延長ケーブル(m)≦100m
 ・延長ケーブルは、「こちら」からお選び下さい。


⑦出力形式
 00:コントローラ別置きタイプ


(注) GY総合カタログは次回改版時に修正します。(記 2022/11/15)

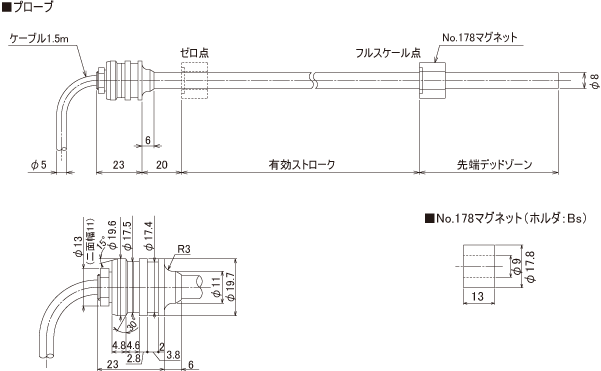

外形寸法図

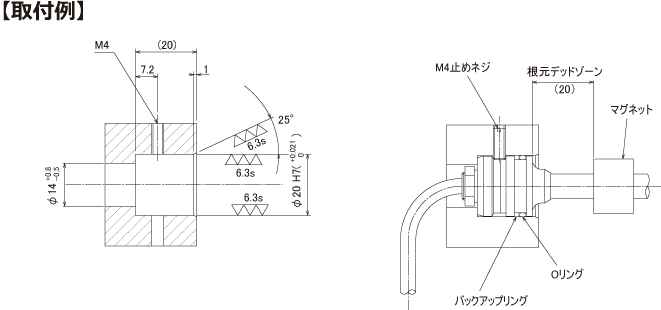

  取付例   結線表
拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
No.178マグネット以外を使用される場合は、マグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットの種類によって異なります。

コンパクトシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYPMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS -20~80℃ 6G / 20G IP67
GYPE2K プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~250mm ±0.05%FS (アナログ出力)
0.03%FS
(デジタル出力)
0.1mm
±0.03%FS -20~80℃ 3G / 20G IP64

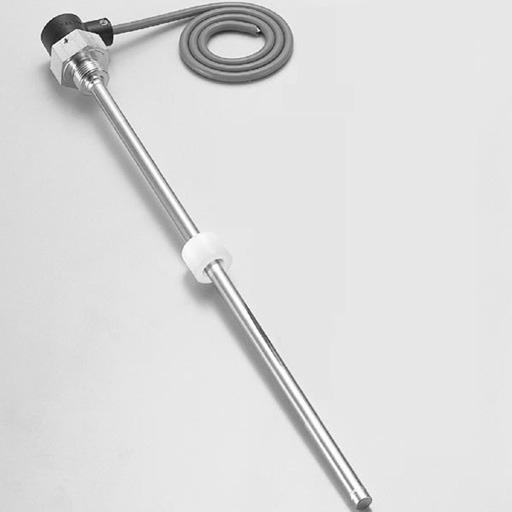

GYPM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -5~60℃ 6G / 20G IP64

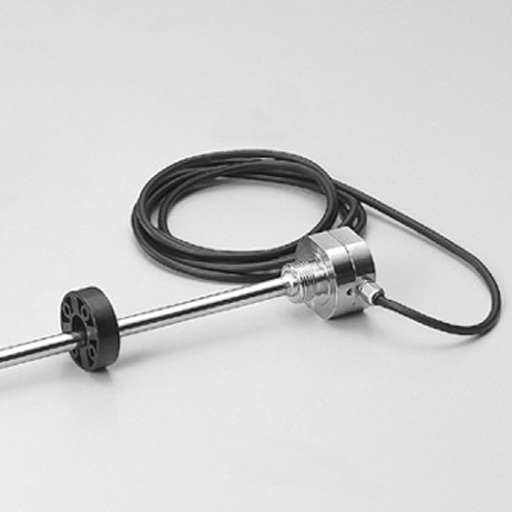

GYGS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1250mm ±0.025%FS
以下
(アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS
以下
-20~80℃ 6G / 50G IP67

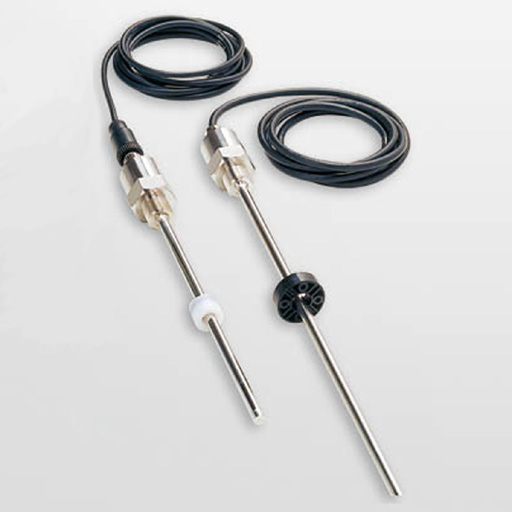

GYMS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1250mm ±0.025%FS
以下
(アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS
以下
-20~80℃ 6G / 50G IP67
