サンテスト株式会社

DC-Q-Gコントローラ

磁歪式リニアセンサ

三菱電機㈱殿 MELSECビルトイン ユニット

DC-Q-G

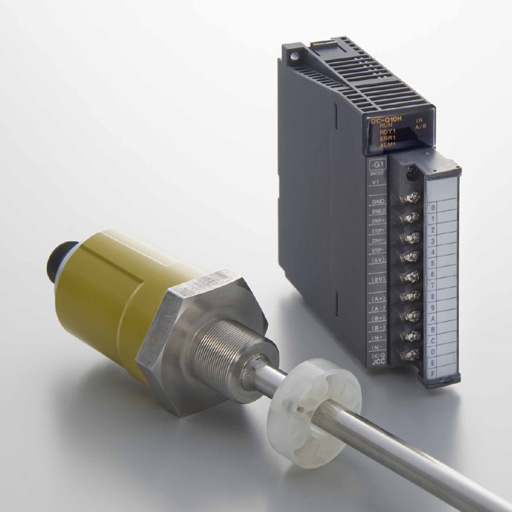

DC-Q-G写真

本ユニットは、三菱電機殿製シーケンサMELSEC-Qシリーズ用のGYセンサ変換器ユニットです。
GYシリーズのセンサを最大2軸まで接続できます。
検出器で検出した信号を信号変換回路にてデジタル信号に変換します。
各軸のバイナリ位置データは、バッファメモリを介してCPUから読み出せます。

【特徴】
対応PLC:MELSEC-Q用のI/Oユニットとして、Qバスに接続可能。
適合検出器:本モジュールは、GYシリーズに適合。
センサ値:センサプローブに沿って移動するマグネットの位置を、
  任意の分解能(最小1μm)で出力。
  位置出力はフルアブソリュート方式のため、頼性の高いデータが得られます。
マルチマグネット対応:3個までのマグネット位置を同時検出可能。
 (オプション:1軸仕様の場合は最大32個対応可能。)
  マルチマグネット対応品は生産終了予定となります。
  新規ご案件はMELSEC iQ-R用ユニットDC-R-Gをご検討ください。
ゼロ設定機能:CPUからのY出力より、ゼロ位置を変更可能。
上下限リミット検出機能:設定した上下限値に対し、リミット出力。
外部プリセット機能:外部入力信号により、ゼロ位置を変更可能。
パルス出力機能(型式オプション):外部にA/B相パルスを出力。
自己診断機能(RAS機能):次の4つの異常を検知します。センサ未接続、
 内部ハードウェア異常、センサマグネット異常、センサデータ異常
RoHS指令対応

<接続プローブ>
・G1型:GYSE-R(※1), GYcRS, GYMR6, GYFRS, GYHTR(※2), GYKMR, GYRHP-MR6, EX-GYdT-RS
・G2型:GYcRP, EX-GYdS-RP
・G3型:GYHR

  (*1)シールド線の配線方法が他のセンサと異なります。
  (*2)最高分解能は50μmです。

<ダウンロードファイル>
・GY総合カタログ「GY22-017J」:64ページ

・標準仕様 取説(日本語):2021年9月29日 第12版
・マルチマグネット 取説(日本語):2022年3月9日 第5版
・GY総合カタログ(英語)「GY22-017E」:64ページ

・取説(英語):2012年3月22日 第1版

・CADデータ:DC-Q-G_cad.dxf

こんな方にオススメです

  • GYセンサの信号を、MELSEC-Qにデジタル/高精度に取り込みたい方
  • MELSEC-Qをお使いの方で、省配線をお考えの方
  • GYセンサでマルチマグネット(多点同時検出)を検討されている方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

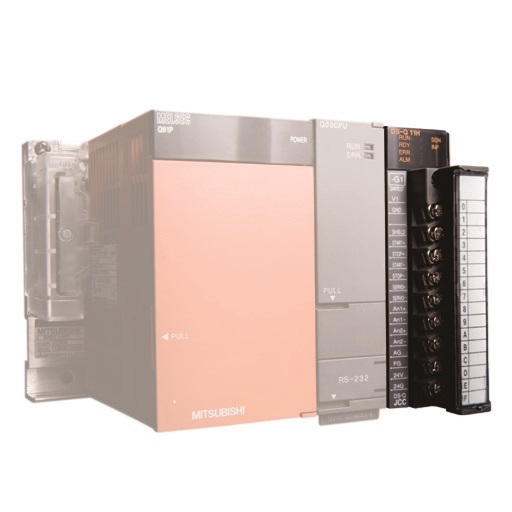

三菱電機㈱殿製シーケンサMELSEC-Qにビルトイン

磁歪式センサ(GYシリーズ)を最大2軸まで接続できます。
検出器で検出した信号を信号変換回路にてデジタル信号に変換します。
各軸のバイナリ位置データは、バッファメモリを介してCPUから読み出せます。

GYセンサで32点同時計測が可能

同時にマグネットを最大32個まで計測することが可能。
スリッターの刃物位置検出などにご使用出来ます。
マグネット間最小距離は75mmになります。
マルチマグネット対応品は生産終了予定となります。
新規ご案件はMELSEC iQ-R用ユニットDC-R-Gをご検討ください。

性能

仕様

位置検出軸数 1軸 または 2軸 最高分解能 G1型:1μm
G2型:0.1mm
G3型:0.1mm
サンプリング周波数 標準1kHz(ロッド全長 1000mmまで) I/O占有点数 32点
内部消費電力 1軸:0.7A(DC 5V)
2軸:0.9A(DC 5V)
機能 現在値検出(スケーリング機能付)
現在値設定(外部プリセット機能付)
上下限検出
RAS機能
ケーブル長 最大200m(標準)(G3型:100m)
最大200m(ロボット)(G3型:100m)
使用温度範囲 0℃~60℃
保存温度範囲 -20℃~75℃

・マルチマグネット対応:最大32個までのマグネット位置を同時検出可能。
 (オプション:型式「DC-Q10-G1-S01」)
 マルチマグネットの場合、マグネット間距離は最低75mm以上確保して下さい。

型式

①位置検出軸数
 1:1軸、2:2軸


②用途
 ブランク:FA用
 H:鉄鋼用(防湿絶縁材コーティング)


③センサ型式
 G1:GYSE-R(※1), GYcRS, GYMR6, GYFRS, GYHTR(※2), GYKMR, GYRHP-MR6, EX-GYdT-RS
 G2:GYcRP, EX-GYdS-RP
 G3:GYHR

  ※1:GYSE-Rのみシールド線の処理方法が異なります。詳細は取説をご確認ください。
  ※2:GYHTRの最高分解能は50μmです。


④オプション
 ブランク:オプション無
 P:パルス出力有り
 -S01:マルチマグネット型(※マルチマグネット型は1軸仕様のみです)

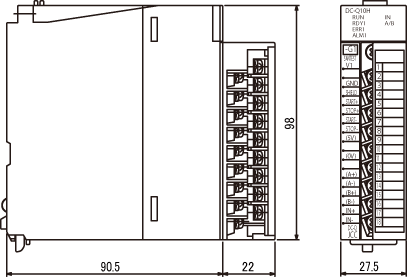

外形寸法図

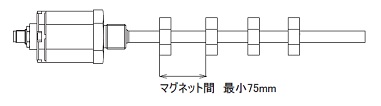

外形寸法図   (注)マルチマグネットの際のマグネット間隔
拡大する 拡大する

コントローラ
