サンテスト株式会社

GYcRS プローブハイパフォーマンスシリーズ

磁歪式リニアセンサ

GYcRS プローブ

GYcRS プローブ写真

コントローラとの間の信号伝送に差動型(RS422)を用いることにより、耐ノイズ性を向上させました。

デジタル出力のコントローラとの組み合わせで最小分解能1μmを達成しています。

差動伝送(スタートストップ)

<コントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYFC2/3:アナログ出力(位置出力 :0〜10V、4〜20mA、速度出力:±10V)
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field, PROFIBUS,
      EtherNet/IP, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット

<ダウンロードファイル>
・GY総合カタログ「GY22-017J」(日本語):44ページ、45ページ
・取説(日本語):2022年 1月13日 第9版
・GY総合カタログ「GY22-017E」(英語):44ページ、45ページ
・取説(英語):2022年 8月 1日 第1版

こんな方にオススメです

  • 高精度のリニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 耐環境性に優れたリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.025%FS以下 Typ. 分解能 (アナログ)16bit
(デジタル)Min.1μm
繰返し精度 ±0.001%FS以下 温度特性 ±20ppmFS/℃以下
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 6G(40Hz 2mmPP)
耐衝撃 100G(2msec) 保護規格 IP67

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・分解能は組合せのコントローラで異なります。

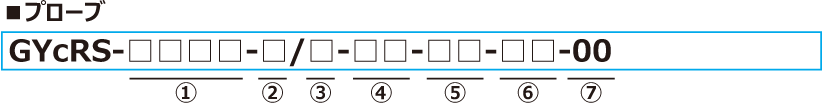

型式

①有効ストローク
 15~7500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :70mm/90mm/100mm(標準)
  ・⑤で指定するマグネット(フロート)で標準寸法が決まります。


<
先端DZマグネットフロート
7070mmM2PN,M0SM,M0LM,
M3,M11N,BA
F25N,F28N
9090mmF28S,F30S
100100mmT144,T163F40S,F42S,F50S,F54S
 mm(ご相談下さい。)
  ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 M:M24xP1.0、ロッド径Φ10(標準)
 N:M18xP1.5、ロッド径Φ10
 U:3/4-16UNF-3A、ロッド径Φ10
 M8:M24xP1.0、ロッド径Φ8
 N8:M18xP1.5、ロッド径Φ8
 U8:3/4-16UNF-3A、ロッド径Φ8
 M14:M24xP1.0、ロッド径Φ13.8


⑤組合せマグネットまたはフロート


マグネットフロート
M2PN:No.2PN(標準)
M0SM:No.ΦSPM
M0LM:No.ΦLPM
M3:No.3
M11N:No.11N
T144:No.T14-M4
T163:No.T16-M3
BA:No.2KYN-17-LG
F28S:Φ28SUS316L
F30S:Φ30SUS316L
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
F25N:RF-A10
F28N:RF-A6
 ・マグネットはマグネット分類「GG」からお選び下さい。
 ・上記以外のマグネット/フロートは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
 CN:コネクタ型
 △GF:ケーブル直出し/ケーブル端切放し型
 △GA:ケーブル直出し/ケーブル端中継コネクタ付き
 △GFC:ケーブル直出し/GYFC2・3コントローラへ直結するコネクタ
    (:ケーブル長さ(m)入力、Max.10m)(*)
    (△:ケーブル種類 S:標準、H:耐熱、R:耐屈曲、UL:cUL対応)

<水没オプション>(推奨:直出しケーブル型(WP3G))
 WPCN:水没コネクタ型
 WP3GF:水没ケーブル直出し/ケーブル端切放し型
 WP3GA:水没ケーブル直出し/ケーブル端中継コネクタ付き
 WP3GFC:水没ケーブル直出し/GYFC2・3コントローラへ直結するコネクタ
    (:ケーブル長さ(m)入力、Max.10m)(*)
 ・水没オプションは、「こちら」からお選び下さい。
 (*)延長ケーブルを用いた場合、
    センサケーブル(m)+延長ケーブル(m)≦200m
 ・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
 ・相コネクタは付属致しません。相コネクタが必要な場合は別途ご指示願います。
(ストレートコネクタのみ)←(記2022/11/15:次回GY総合カタログの冊子の改版時に追記します。)


⑦出力形式
 00:コントローラ別置きタイプ

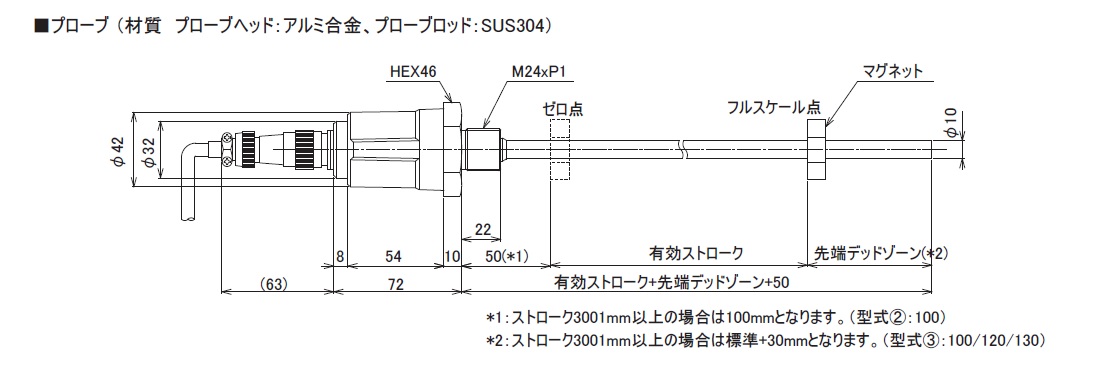

外形寸法図

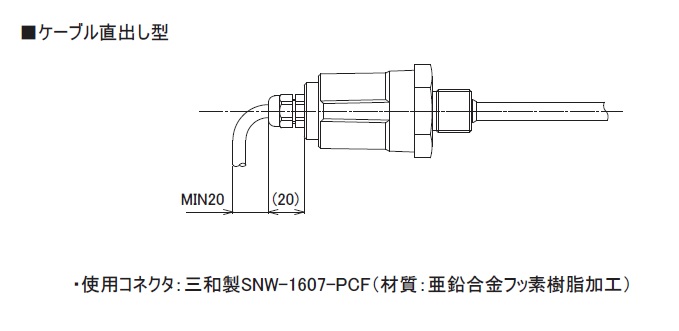

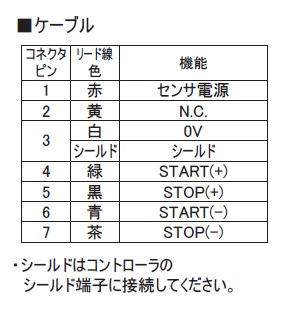

コネクタ嵌合時   ケーブル直出し型   ケーブル
拡大する 拡大する 拡大する

・材質 プローブヘッド:アルミ合金、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ:三和製SNW-1607-PCF(材質:亜鉛合金フッ素樹脂加工)
・適用ケーブル外径:Φ6.6~Φ7.5、適用電線サイズ:0.5mm2以下

ハイパフォーマンスシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYcRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP67
(IP68)

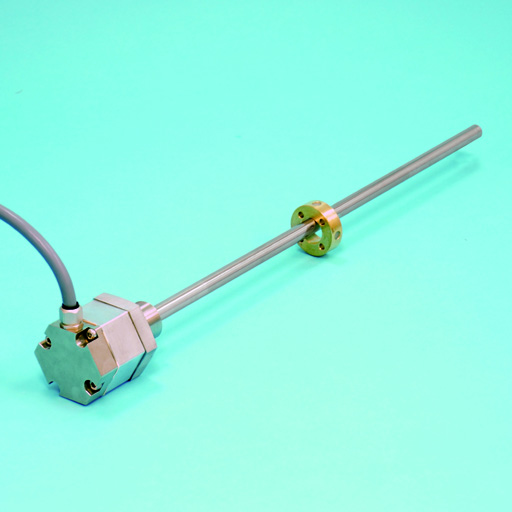

GYHTR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.1%FS (アナログ出力)
16bit
(デジタル出力)
Min.50μm
±0.05%FS -5~120℃ 15G / 100G IP67

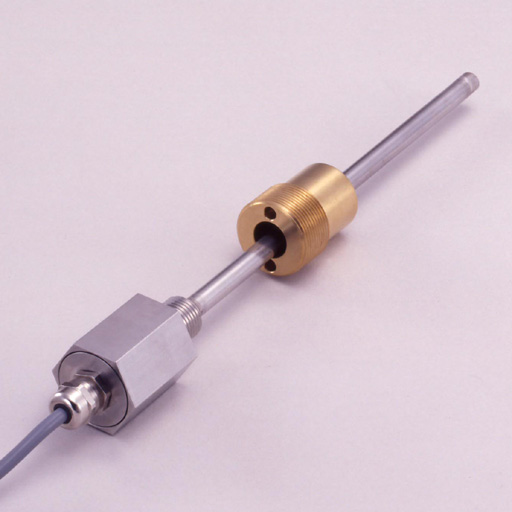

GYHR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.1%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.05%FS -5~100℃ 6G / 50G IP64

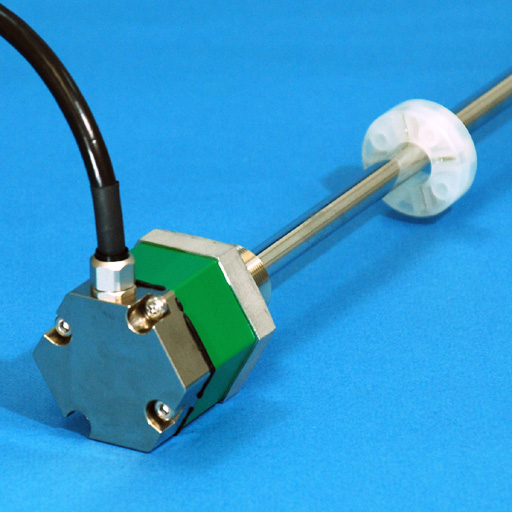

GYMR6 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP67
GYSE-R プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP67

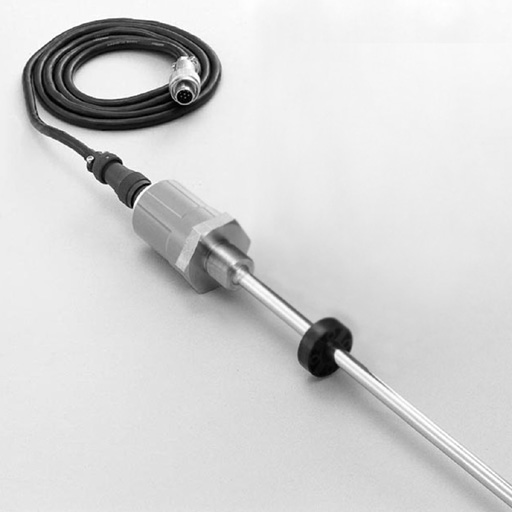

GYcRP プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~5200mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -20~80℃ 6G / 100G IP67
(IP68)

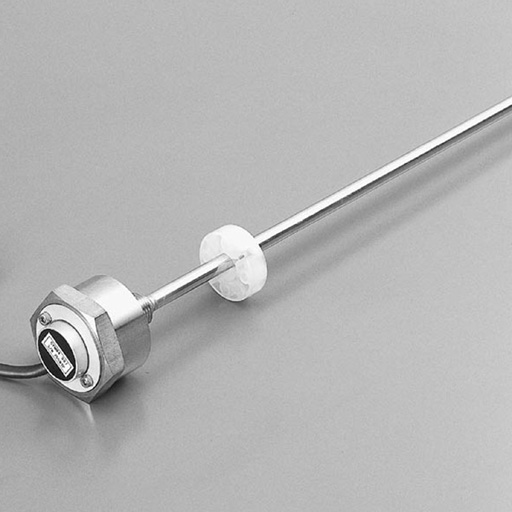

GYMR5 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP64
GYFRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~3500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 10G / 200G IP67
(IP68)
