GYFRS プローブハイパフォーマンスシリーズ

磁歪式リニアセンサ

GYFRS プローブ

GYFRS プローブ写真

耐振動・耐衝撃性能を向上させたプローブです。

耐振10G、耐衝撃200G(2msec)を実現しています。

コントローラとの間の信号伝送に差動型(RS422)を用いることにより、耐ノイズ性を向上させました。

デジタル出力のコントローラとの組み合わせで最小分解能1μmを達成しています。

薄型ヘッドは装置の小型化を可能とし、フランジ取付は従来のネジ式に比べて作業性を向上させました。

差動伝送(スタートストップ)

<コントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYFC2/3:アナログ出力(位置出力 :0〜10V、4〜20mA、速度出力:±10V)
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field, PROFIBUS,
      EtherNet/IP, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット

<ダウンロードファイル>
・GY総合カタログ「GY22-017J」(日本語):50ページ、51ページ
・取説(日本語):2020年 7月 3日 第8版
・GY総合カタログ「GY22-017E」(英語):50ページ、51ページ

こんな方にオススメです

  • 薄型ヘッドの高精度リニアセンサをお探しの方
  • 耐振動・耐衝撃に優れたリニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

線形性 ±0.025%FS以下 Typ. 分解能 (アナログ)16bit
(デジタル)Min.1μm
繰返し精度 ±0.001%FS以下 温度特性 ±20ppmFS/℃以下
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 10G(または 50Hz 2mmPP)
耐衝撃 200G(2msec) 保護規格 IP67(オプション:IP68)

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・分解能は組合せのコントローラで異なります。


【SRTオプション】
※振動や衝撃条件の厳しいアプリケーションにも使用頂ける衝撃約800Gでの信号安定性を得たプローブです。
(800Gの衝撃が連続的に作用する場合の寿命を保証するものではありません)


【保護規格】
■IP67:水深1mまで30分間の使用に耐えられます。(連続的に水没する用途には使用できません)
■IP68:水深30m(300kPa)の水圧下まで連続して水中に没して使用できます。(水没性能はコネクタの篏合状態で発揮されます)

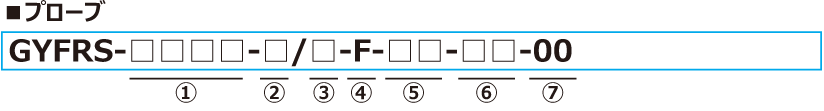

型式

①有効ストローク
 15~3500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :70mm/100mm(標準)
  ・⑤で指定するマグネット(フロート)で標準寸法が決まります。


先端DZマグネットフロート
7070mmM2PN,M3,M11N,BAF25N,F28N
100100mmT144,T163F40S,F42S,F50S,F54S
 mm(ご相談下さい。)
  ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 F:フランジ取付、ロッド径Φ10(標準)


⑤組合せマグネットまたはフロート


マグネットフロート
M2PN:No.2PN(標準)
M3:No.3
M11N:No.11N
T144:No.T14-M4
T163:No.T16-M3
BA :No.2KYN-17-LG
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
F28N:RF-A6
 ・マグネットはマグネット分類「GG」からお選び下さい。
 ・上記以外のマグネット/フロートは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
 CN:コネクタ型
 △GF:ケーブル直出し/ケーブル端切放し型
 △GA:ケーブル直出し/ケーブル端中継コネクタ付き
 △GFC:ケーブル直出し/ケーブル端GYFC2/3コントローラへ直結するコネクタ
   (:ケーブル長さ(m)入力、Max.10m)(*)
   (△:ケーブル種類 S:標準ケーブル、H:耐熱ケーブル、R:耐屈曲ケーブル)


 <水没オプション>(推奨:直出しケーブル型(WP3G))
 WPCN:水没コネクタ型
 WP3GF:水没ケーブル直出し/ケーブル端切放し型
 WP3GA:水没ケーブル直出し/ケーブル端中継コネクタ付き
 WP3GFC:水没ケーブル直出し/ケーブル端GYFC2/3コントローラへ直結するコネクタ
   (:ケーブル長さ(m)入力、Max.10m)(*)

 (*)延長ケーブルを用いた場合、
    センサケーブル(m)+延長ケーブル(m)≦200m
 ・コネクタ付きケーブルや延長ケーブルは、「こちら」からご指定下さい。
 ・相コネクタは付属致しません。
  相コネクタが必要な場合は別途ご指示願います。
  (ストレートコネクタのみ)


⑦出力形式
 00:コントローラ別置きタイプ

外形寸法図

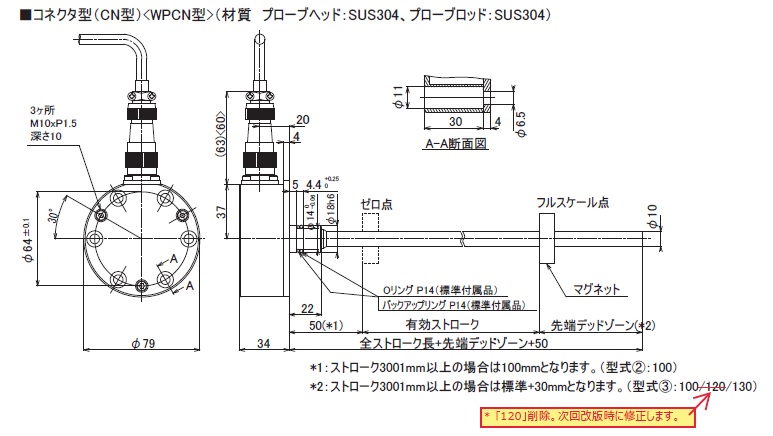

コネクタ型(CN型)
<WPCN型>

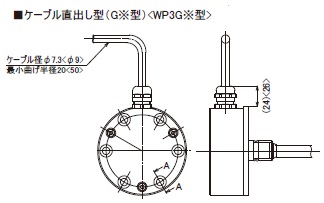

  ケーブル直出し型(G※型)
<WP3G※型>
  結線表   スタートストップ
インターフェイス
拡大する 拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ:CN型:三和製SNW-1607-PCF(材質:亜鉛合金フッ素樹脂加工)
        WPCN型:多治見製TC1108-12A10-7F(8.6)(材質:黄銅Niメッキ)
・適用ケーブル外径:Φ6.6~Φ7.5、適用電線サイズ:0.5mm2以下。(標準ケーブル)
・< >内はIP68型(WPCN型、WP3G※型)の寸法です。
・適応OリングはP14です。必ずバックアップリングを併用して下さい。
・水没仕様「WP3G※型」は、熱収縮チューブ付になります。水没型(IP68)をご参考ください。

ハイパフォーマンスシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYFRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~3500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 10G / 200G IP67
(IP68)
GYHTR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.1%FS (アナログ出力)
16bit
(デジタル出力)
Min.50μm
±0.05%FS -5~120℃ 15G / 100G IP67
GYHR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.1%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.05%FS -5~100℃ 6G / 50G IP64
GYMR6 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP67
GYSE-R プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP67
GYcRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP67
(IP68)
GYcRP プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~5200mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -20~80℃ 6G / 100G IP67
(IP68)
GYMR5 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP64
