GYHTR プローブハイパフォーマンスシリーズ
磁歪式リニアセンサ
GYHTR プローブ
GYHTRプローブは、周囲温度が120℃の環境においても安定に動作します。
コントローラとの間の信号伝送に差動型（RS422）を用いることにより、
耐ノイズ性を向上させました。
センサエレメントをハウジングから取り外し交換できます。
差動伝送（スタートストップ）
＜コントローラ＞
- 高温対応のリニアセンサをお探しの方（120℃）
- 油圧シリンダーに内蔵できるリニアセンサをお探しの方
- 耐環境性に優れたリニアセンサをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
センサエレメント着脱可能
センサエレメントをハウジングから取り外し交換が可能です。
油圧シリンダー内蔵の場合、油を抜かず、センサだけの交換が可能になります。
性能
仕様
| 線形性 | ±0.1%FS以下 TYP | 分解能 | （アナログ）16bit （デジタル）Min.50μm |
|
|---|---|---|---|---|
| 繰返し精度 | ±0.05%FS以下 | 温度特性 | ±70ppmFS/℃以下 | |
| 耐圧 | 35MPa（プローブロッド部） | 使用温度範囲 | -20℃～+120℃ | |
| 保存温度範囲 | -40℃～+120℃ | 耐振 | 15G（20～100Hz） | |
| 耐衝撃 | 100G（2msec） | 保護規格 | IP67 |
・上記精度は有効ストローク300mm以上のセンサに適用されます。
300mm未満のセンサは300mmのセンサ仕様と同等になります。
型式
①有効ストローク
15～1000mm
②根元デッドゾーン
50：50mm（標準）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
③先端デッドゾーン
□：70mm/90mm/100mm（標準）
・⑤で指定するマグネット（フロート）で標準寸法が決まります。
| □ | 先端DZ | マグネット | フロート |
|---|---|---|---|
| 70 | 70mm | BA | |
| 90 | 90mm | F28S,F30S | |
| 100 | 100mm | T144,T163 | F40S,F42S,F50S,F54S |
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
④取付ネジ/ロッド径
M：M24xP1.0、ロッド径Φ10（標準）
N：M18xP1.5、ロッド径Φ10
U：3/4-16UNF-3A、ロッド径Φ10
M8：M24xP1.0、ロッド径Φ8
N8：M18xP1.5、ロッド径Φ8
U8：3/4-16UNF-3A、ロッド径Φ8
M14：M24xP1.0、ロッド径Φ13.8
Z：センサエレメントのみ（SUSハウジング無し）
| マグネット | フロート |
|---|---|
| T144：No.T14-M4 T163：No.T16-M3 BA：No.2KYN-17-LG | F28S：Φ28SUS316L F30S：Φ30SUS316L F40S：Φ40SUS316（B） F42S：Φ43SUS316L F50S：Φ50SUS316L F54S：Φ54SUS304 F25N：RF-A10 F28N：RF-A6 |
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。
⑥ケーブル取出し
HG□F：ケーブル直出し/ケーブル端切放し型
HG□A：ケーブル直出し/ケーブル端中継コネクタ付き
（中継コネクタ付の使用温度範囲は最大+80℃）
（□：ケーブル長さ（m）入力、Max.10m）(*）
（＊）延長ケーブルを用いた場合、
センサケーブル（m）＋延長ケーブル（m）≦200m
・延長ケーブルは、「こちら」からお選び下さい。
⑦出力形式
00：コントローラ別置きタイプ
⑧オプション
無記入：オプション不要
SRT：耐衝撃オプション

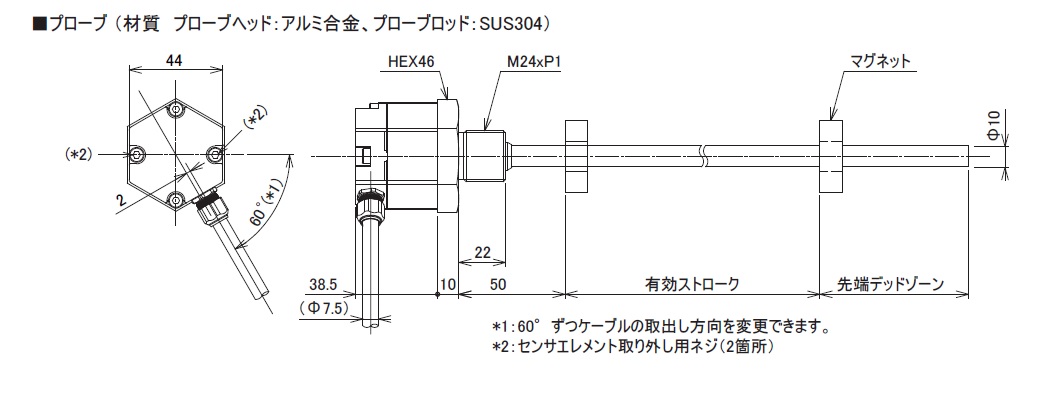

外形寸法図
| プローブ | ケーブル | スタート・ストップ インターフェイス |
||||
|---|---|---|---|---|---|---|
|
|
|
||||
|
|
|
|
・材質 プローブヘッド：アルミ合金、プローブロッド：SUS304
・マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
ハイパフォーマンスシリーズ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
組合せコントローラによる | 15～1000mm | ±0.1%FS | （アナログ出力） 16bit （デジタル出力） Min.50μm |
±0.05%FS | -5～120℃ | 15G / 100G | IP67 |
| 組合せコントローラによる | 15～2000mm | ±0.1%FS | （アナログ出力） 0.01%FS （デジタル出力）0.1mm |
±0.05%FS | -5～100℃ | 6G / 50G | IP64 | |
|
組合せコントローラによる | 15～7500mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.001%FS | -20～80℃ | 15G / 100G | IP67 |
|
組合せコントローラによる | 15～7500mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.001%FS | -20～75℃ | 15G / 100G | IP67 |
|
組合せコントローラによる | 15～7500mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.001%FS | -20～80℃ | 6G / 100G | IP67 （IP68） |
|
組合せコントローラによる | 15～5200mm | ±0.05%FS | （アナログ出力） 0.01%FS （デジタル出力） 0.1mm |
±0.01%FS | -20～80℃ | 6G / 100G | IP67 （IP68） |
|
組合せコントローラによる | 15～2000mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.001%FS | -20～80℃ | 6G / 100G | IP64 |
|
組合せコントローラによる | 15～3500mm | ±0.025%FS | （アナログ出力） 16bit （デジタル出力） Min.1μm |
±0.001%FS | -20～80℃ | 10G / 200G | IP67 （IP68） |
