GYMR6-PF プローブリニアプロファイルシリーズ

磁歪式リニアセンサ

GYMR6-PF プローブ

GYMR6-PF プローブ写真

GYMR6プローブのリニアプロファイルタイプです。
コントローラとの間の信号伝送に差動型(RS422)を用いることにより、耐ノイズ性を
向上させました。
デジタル出力のコントローラとの組み合わせで最小分解能1μmを達成しています。
センサエレメントをハウジングから取り外し交換できます。

スタートストップ(差動伝送)
オートキャリブレーション機能

【オートキャリブレーション】

オートキャリブレーション対応のコントローラ(GYHC, GYDC-S1, GYDC-05)と組合わせた場合、

センサ交換時に発生する出力ズレ(センサの個体差による誤差)が自動的になくなりますので、

センサ交換時の互換性を高めることができます。

<コントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、
     2点各々出力、高速サンプリング
GYFC2/3:アナログ出力(位置出力 :0〜10V、4〜20mA、速度出力:±10V)
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、
       SSI出力追加、高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field, PROFIBUS,
      EtherNet/IP, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット
<ダウンロードファイル>
 ・GY総合カタログ「GY22-017J」(日本語):92ページ、93ページ
 ・取説(日本語):2020年7月6日 第9
 ・GY総合カタログ「GY22-017E」(英語):92ページ、93ページ
 ・取説(英語):2019年9月30日 初版

こんな方にオススメです

  • 高精度薄型のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。

仕様

線形性 ±0.025%FS以下 Typ. 分解能 (アナログ)16bit
(デジタル)Min.1μm
繰返し精度 ±0.001%FS以下 温度特性 ±20ppmFS/℃以下
使用温度範囲 -20℃~+80℃ 保存温度範囲 -40℃~+80℃
耐振 15G(20~100Hz) 耐衝撃 100G(2msec)
保護規格 IP65

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・センサに付属するクランプの個数は下記の通り。固定金具/クランプ 図面はこちらから
 ストローク 600mm未満:2個
    600~1000mm:3個
    1001~1500mm:4個
    1501~2000mm:5個
    (500mm毎に1個追加)

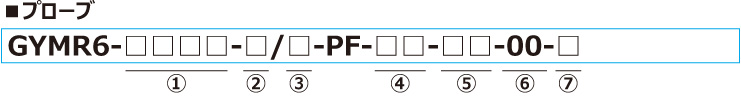

型式

①有効ストローク
 15~7500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
  ・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 70:70mm(標準)
 mm(ご相談下さい。)
  ・マグネットとの組合せで、対応できる寸法が異なります。


④組合せマグネット
 PFU:PFUスライドマグネット
 FE:No.5N-UK
 BP:No.5PFT-LG
 M11N:No.11N
 M11S:No.11S
  ・上記以外のマグネットは、別途ご相談下さい。
  ・この型式はプローブと組合せるマグネットを指定するのみ。
  ・マグネットが必要な場合は別途ご注文下さい。


⑤ケーブル取出し
 △GF:ケーブル直出し/ケーブル端切放し型
 △GA:ケーブル直出し/ケーブル端中継コネクタ付き
 △GFC:ケーブル直出し/GYFC2・3コントローラへ直結するコネクタ
  (:ケーブル長さ(m)入力、Max.10m)(※)
  (△:ケーブル種類 S:標準、H:耐熱:R:耐屈曲)

  (※)延長ケーブルを用いた場合、
    センサケーブル(m)+延長ケーブル(m)≦200m
  ・延長ケーブルは、「こちら」からお選び下さい。


⑥出力形式
 00:コントローラ別置きタイプ


⑦クランプ
 F50:クランプ付
 N :クランプ不要
  ・固定金具/クランプ 図面はこちらから
  ・ストロークによって、付属する個数は決まっています。
   それ以上が必要な方は、別途ご指示下さい。

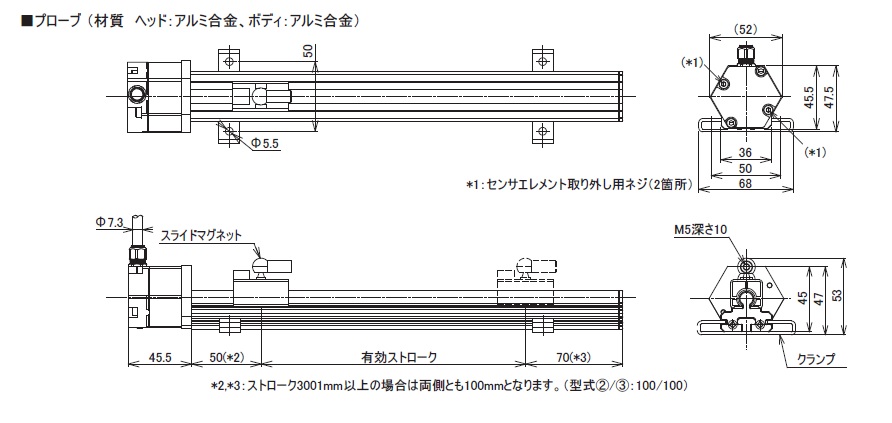

外形寸法図

プローブ   マグネット   ケーブル   スタート・ストップ
インターフェイス
拡大する 拡大する 拡大する 拡大する

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP65
GYSE-EP2-PF プローブ

EtherNet/IP 15〜7500mm ±0.025%FS 位置:Min.1μm
速度:1um/sec
±0.001%FS
以下
-20℃ ~+75℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 0.1mm ±0.1mm -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-R-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-Q-PF プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-P-PF プローブ

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65536) ±0.001%FS -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧
電流
15~2500mm ±0.025%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
