GYKM-RS プローブ.リニアプロファイルシリーズ

生産終了

磁歪式リニアセンサ

GYKM-RS プローブ.

GYKM-RS プローブ.写真

【生産中止】

GYKMーRSプローブは生産終了品ですが、予備品やリピートの場合はご相談ください。

新規のご案件は、「GYKMR」をお選び下さい。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

GYcRSプローブの基板を搭載したリニアプロファイルバージョンのプローブです。コントローラとの間の信号伝送に差動型(RS422)を用いることにより、耐ノイズ性を向上。デジタル出力のコントローラとの組み合わせで最小分解能1μmを達成しています。

差動伝送(スタートストップ)

<コントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field, PROFIBUS,
      EtherNet/IP, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット

<取付金具、スペーサ>
固定金具/クランプ 図面はこちらから

<ダウンロードファイル>
・GY総合カタログ「GY20-015J」(日本語):86~88ページ
・取説(日本語):2009年8月 初版
・GY総合カタログ「GY20-015E」(英語):86~88ページ
・取説(英語):2015年3月9日 初版

こんな方にオススメです

  • ポテンショメーターの置換えをお考えの方
  • 高精度のリニアセンサをお探しの方
  • 非接触のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.025%FS以下 TYP 分解能 (アナログ)16bit
(デジタル)Min.1μm
繰返し精度 ±0.001%FS以下 温度特性 ±20ppmFS/℃以下
使用温度範囲 0℃~+65℃ 保存温度範囲 -20℃~+65℃
耐振 3G(または40Hz 1mmPP) 耐衝撃 10G(2msec)
保護規格 IP53, IP64, IP65

 ・上記精度は有効ストローク300mm以上のセンサに適用されます。
  300mm未満のセンサは300mmのセンサ仕様と同等になります。
 ・分解能は組合せのコントローラで異なります。
 ・センサに付属する固定金具(K38)とクランプ(F50)の個数は下記の通りです。
   ストローク 600mm未満 : 4個(2個)
        600~1000mm : 6個(3個)
        1001~1500mm: 8個(4個)
        1501~2000mm:10個(5個)
        2001~2500mm:12個(6個)

 ・固定金具/クランプ 図面はこちらから

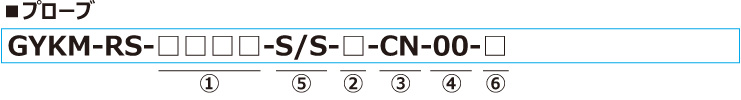

型式

①有効ストローク
 15~2000mm


②マグネット
 R:標準ロッドΦ6型(先端ネジM5)
 R2:耐水ロッドΦ6型(先端ネジM5)
 R88:ロッドΦ8型(先端ネジM8)
 R85:ロッドΦ8型(先端ネジM5)
 U:スライドマグネット型
 T:フローティングマグネット(ギャップ1mm)
 TS:フローティングマグネット(ギャップ4mm)
 TW:フローティングマグネット(ギャップ8mm)
 U-FX65:スライドマグネット+リンクボール付ロッドΦ6型(先端ネジM5)
 U-FX88:スライドマグネット+リンクボール付ロッドΦ8型(先端ネジM8)


③ケーブル取出し
 CN:コネクタ型
  ・コネクタ付きケーブルや延長ケーブルは、「こちらから」お選び下さい。
  ・使用コネクタ:三和製SNW-1607-PCF(材質:亜鉛合金フッ素樹脂加工)
  ・相コネクタは付属致しません。
   相コネクタが必要な場合は別途ご指示願います。
   (ストレートコネクタのみ)


④出力形式
 00:コントローラ別置き型


⑤デッドゾーン
 ロッド型以外の形状で、ストローク1001mm以上の場合、コネクタ側デッドゾーンは50mmとなります。
 この時のデッドゾーン表記は実寸法(mm)となります。

 S/S:有効ストローク1000mm以下の場合(標準)
 50/S:有効ストローク1001mm以上の場合


⑥固定金具
 K38:固定金具付
 N :固定金具不要
 ・固定金具/クランプ 図面はこちらから

外形寸法図

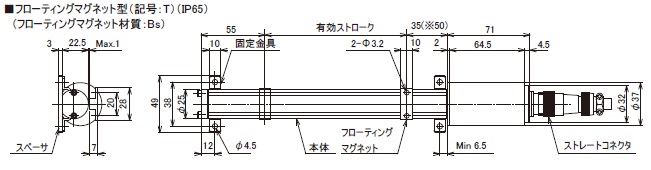

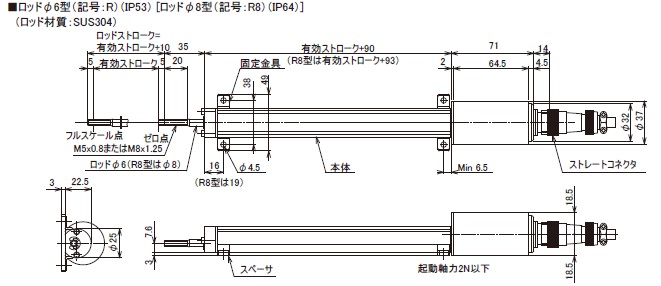

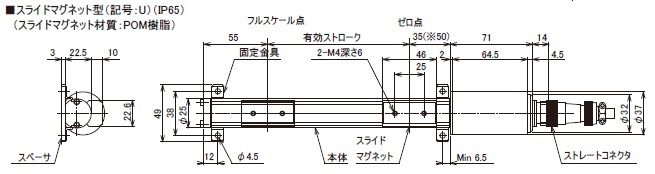

ロッド型   スライドマグネット型   フローティングマグネットT型   結線表
拡大する 拡大する 拡大する 拡大する

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYKM-RS プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYSE-EP2-PF プローブ

EtherNet/IP 15〜7500mm ±0.025%FS 位置:Min.1μm
速度:1um/sec
±0.001%FS
以下
-20℃ ~+75℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 0.1mm ±0.1mm -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-R-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-Q-PF プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-P-PF プローブ

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65536) ±0.001%FS -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧
電流
15~2500mm ±0.025%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
